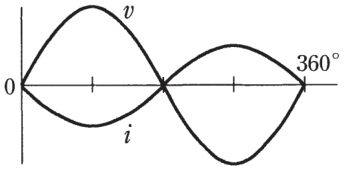

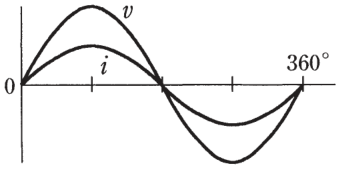

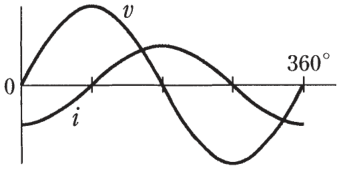

第二種電気工事士 2019年下期問4: 図のような正弦波交流回路の電源電圧vに対する電流iの波形として、正しいものは。

Question

第二種電気工事士 2019年下期 問4: 図のような正弦波交流回路の電源電圧vに対する電流iの波形として、正しいものは。

Accepted Answer

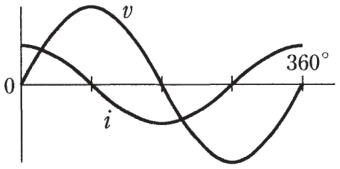

正解: ハ. 電流iが電圧vより90°進んでいる波形

コンデンサCのみの回路では、電流は電圧より90°位相が進む。これはコンデンサの基本特性で、i = C(dv/dt)の関係から導かれる。
