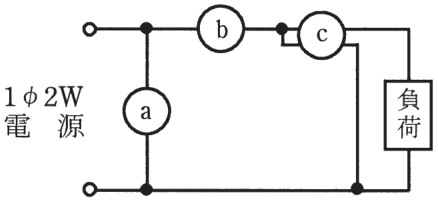

第二種電気工事士 2019年下期問27: 図の交流回路は、負荷の電圧、電流、電力を測定する回路である。図中にa、b、cで示す計器の組合せとして、正しいものは。

Question

第二種電気工事士 2019年下期 問27: 図の交流回路は、負荷の電圧、電流、電力を測定する回路である。図中にa、b、cで示す計器の組合せとして、正しいものは。

Accepted Answer

正解: ニ. a 電圧計 / b 電流計 / c 電力計

回路図から、aは負荷と並列に接続されているので電圧計、bは回路に直列に接続されているので電流計、cは電力計である。
