第二種電気工事士 2019年上期問47: ⑰で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。
ただし、使用する電線は、すべてVVF1.6とする。

Question

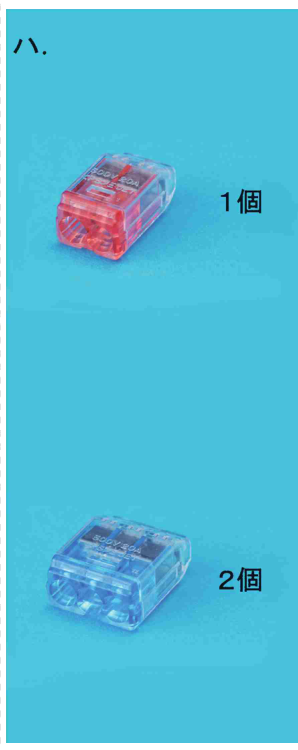

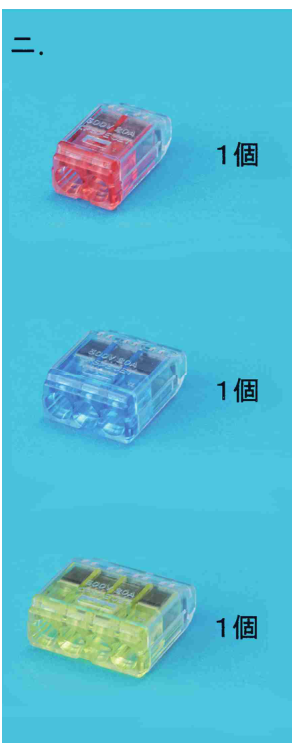

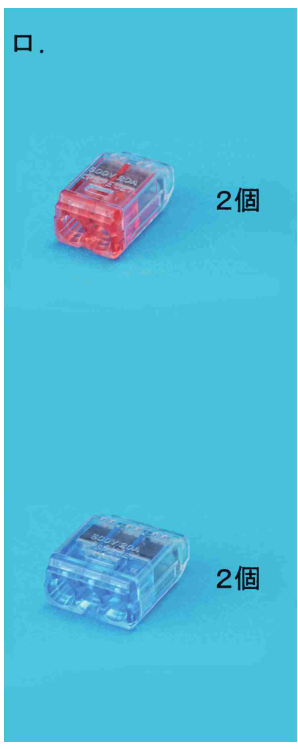

第二種電気工事士 2019年上期 問47: ⑰で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。
ただし、使用する電線は、すべてVVF1.6とする。

Accepted Answer

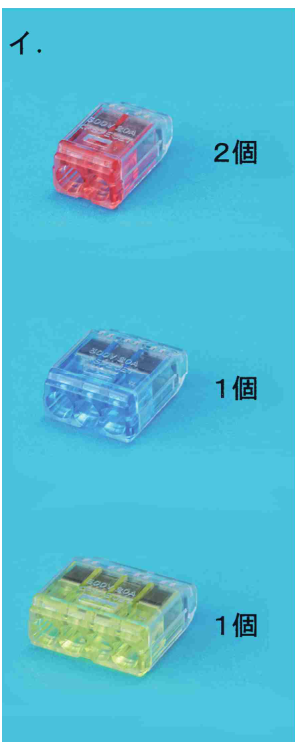

正解: イ.

⑰のボックス内の接続で、配線図から各接続点の電線本数を数えると、2本接続が2箇所、3本接続が1箇所、4本接続が1箇所となる。
