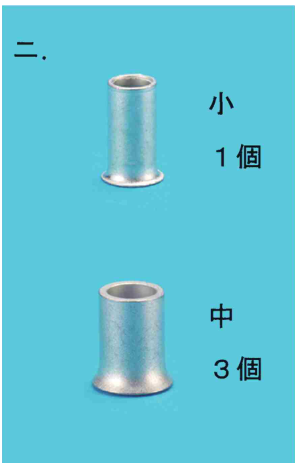

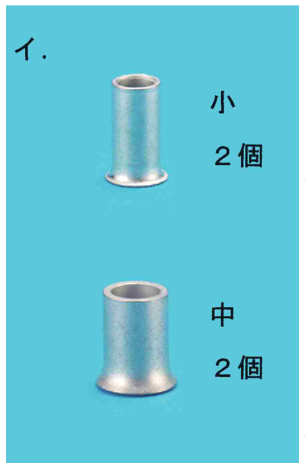

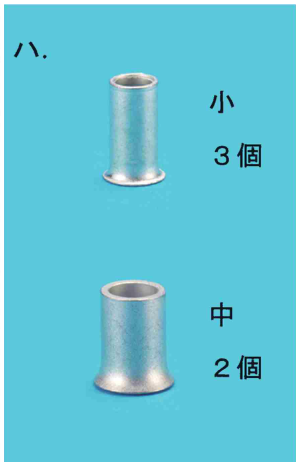

第二種電気工事士 2019年上期問44: ⑭で示すボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とする。

Question

第二種電気工事士 2019年上期 問44: ⑭で示すボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とする。

Accepted Answer

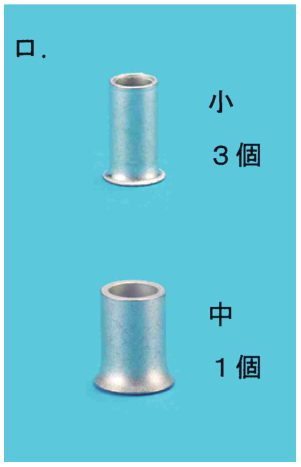

正解: ロ.

⑭のボックス内の接続において、配線図から各接続点の電線本数を数え、VVF1.6の場合、2本接続は小スリーブ、4本接続は中スリーブを使用する。合計で小3個・中1個が正しい。
