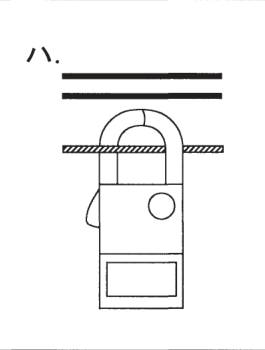

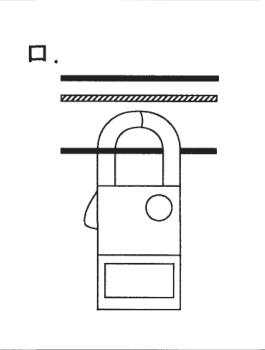

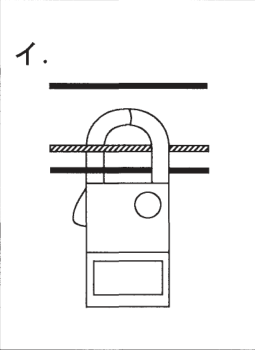

第二種電気工事士 2019年上期問27: 単相3線式回路の漏れ電流の有無を、クランプ形漏れ電流計を用いて測定する場合の測定方法として、正しいものは。
ただし、斜線部は中性線を示す。

Question

第二種電気工事士 2019年上期 問27: 単相3線式回路の漏れ電流の有無を、クランプ形漏れ電流計を用いて測定する場合の測定方法として、正しいものは。
ただし、斜線部は中性線を示す。

Accepted Answer

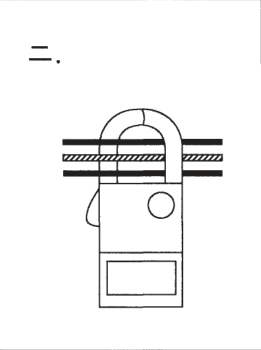

正解: ニ. 電圧線2本と中性線1本の全3本をクランプする

漏れ電流を測定するには、全ての線（電圧線2本＋中性線1本の計3本）をクランプする。正常時は3本の電流の合計が0になるが、漏れ電流がある場合は差分が検出される。
