第二種電気工事士 2019年上期問1: 図のような回路で、スイッチSを閉じたとき、a-b端子間の電圧[V]は。

Question

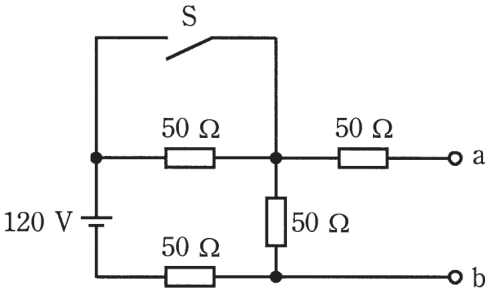

第二種電気工事士 2019年上期 問1: 図のような回路で、スイッチSを閉じたとき、a-b端子間の電圧[V]は。

Accepted Answer

正解: ニ. 60

スイッチSを閉じると、上側の50Ωと50Ωの直列（100Ω）と、下側の50Ωと50Ωの直列（100Ω）が並列接続となる。120Vの電源に対し、各直列回路に流れる電流は120/100=1.2A。a-b間の電圧は各回路の右側50Ωの電圧降下に等しく、50×1.2=60V。
