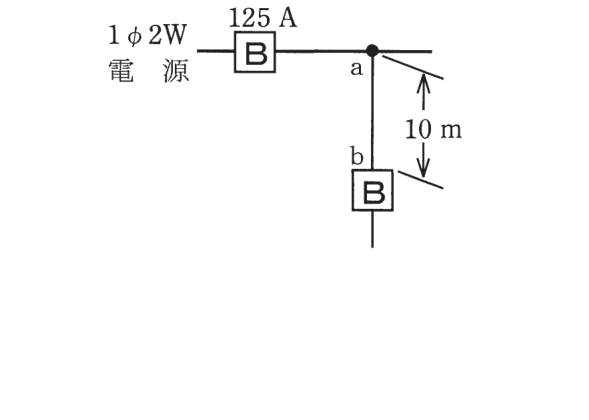

第二種電気工事士 2018年下期問9: 図のように定格電流125Aの過電流遮断器で保護された低圧屋内幹線から分岐して、10mの位置に過電流遮断器を施設するとき、a−b間の電線の許容電流の最小値[A]は。

Question

第二種電気工事士 2018年下期 問9: 図のように定格電流125Aの過電流遮断器で保護された低圧屋内幹線から分岐して、10mの位置に過電流遮断器を施設するとき、a−b間の電線の許容電流の最小値[A]は。

Accepted Answer

正解: ハ. 69

分岐点から過電流遮断器までの距離が8m超なので、幹線の過電流遮断器の定格電流の55%以上の許容電流が必要。125×0.55 = 68.75A → 69A（切り上げ）。
