第二種電気工事士 2018年下期問49: ⑲で示すVVF用ジョイントボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。ただし、使用する電線はすべてVVF1.6とする。

Question

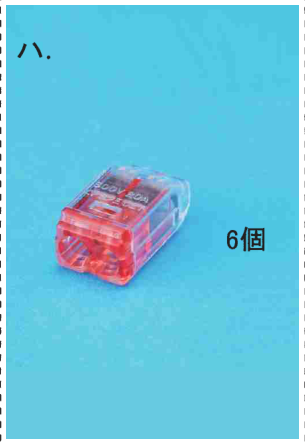

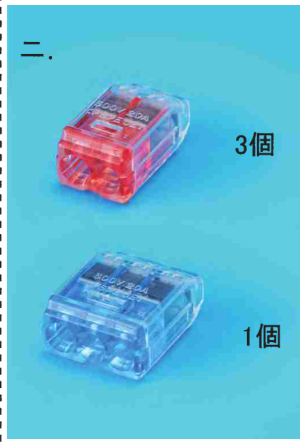

第二種電気工事士 2018年下期 問49: ⑲で示すVVF用ジョイントボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。ただし、使用する電線はすべてVVF1.6とする。

Accepted Answer

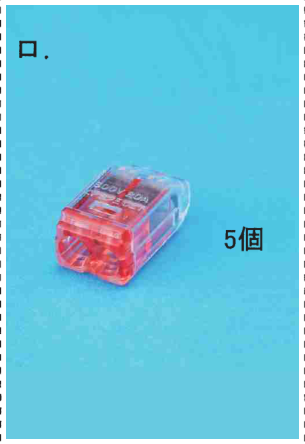

正解: ロ. 5個

⑲のジョイントボックスの接続点を配線図から読み取り、各接続点の電線本数に応じた差込形コネクタを選定する。正解はロの5個。
