第二種電気工事士 2018年下期問47: ⑰で示す図記号の器具は。ただし、写真下の図は、接点の構成を示す。

Question

第二種電気工事士 2018年下期 問47: ⑰で示す図記号の器具は。ただし、写真下の図は、接点の構成を示す。

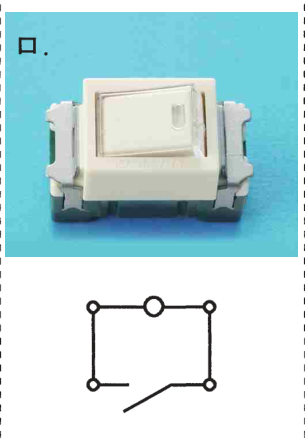

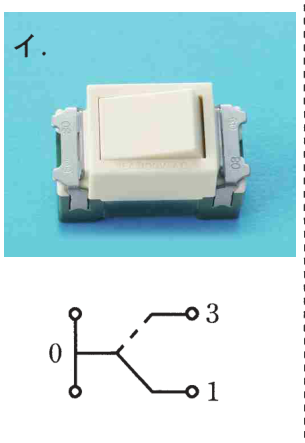

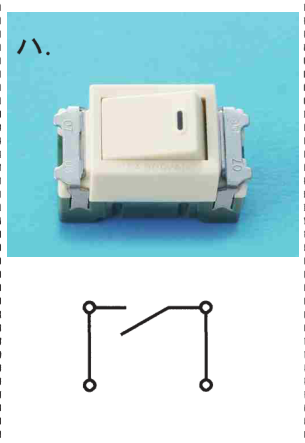

Accepted Answer

正解: ニ.

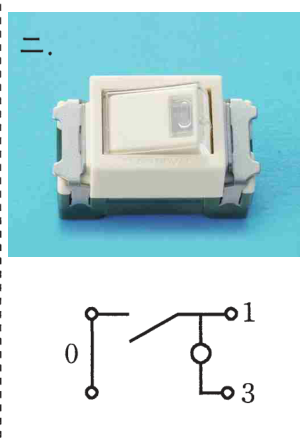

⑰は3路スイッチ（接点構成0-1-3）の図記号。ニの写真が3路スイッチである。接点の構成図で0端子から1または3に切り替わる構造。
