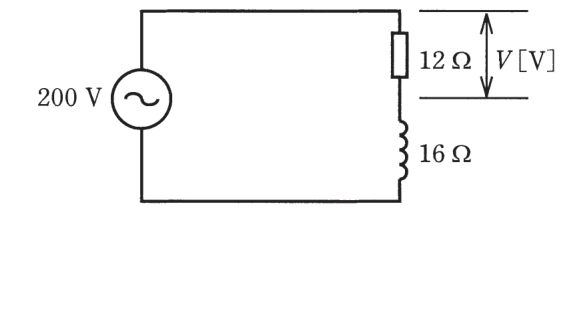

第二種電気工事士 2018年下期問2: 図のような交流回路において、抵抗12Ωの両端の電圧V[V]は。

Question

第二種電気工事士 2018年下期 問2: 図のような交流回路において、抵抗12Ωの両端の電圧V[V]は。

Accepted Answer

正解: ハ. 120

12Ωの抵抗と16Ωのリアクタンスの直列回路。インピーダンス Z = √(12²+16²) = √(144+256) = √400 = 20Ω。電流 I = 200/20 = 10A。抵抗の両端電圧 V = IR = 10×12 = 120V。
