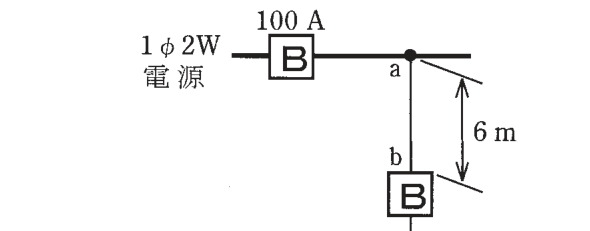

第二種電気工事士 2018年上期問9: 図のように定格電流100Aの過電流遮断器で保護された低圧屋内幹線から分岐して、6mの位置に過電流遮断器を施設するとき、a-b間の電線の許容電流の最小値[A]は。

Question

第二種電気工事士 2018年上期 問9: 図のように定格電流100Aの過電流遮断器で保護された低圧屋内幹線から分岐して、6mの位置に過電流遮断器を施設するとき、a-b間の電線の許容電流の最小値[A]は。

Accepted Answer

正解: ロ. 35

分岐点から過電流遮断器までの距離が8m以下の場合、幹線の過電流遮断器の定格電流の35%以上の許容電流が必要。100×0.35=35A。
