第二種電気工事士 2018年上期問41: (11)で示す部分の接続工事をリングスリーブ小3個を使用して圧着接続する場合の刻印は。ただし、使用する電線はすべてVVF1.6とする。また、写真に示すリングスリーブ中央の○、小は刻印を表す。

Question

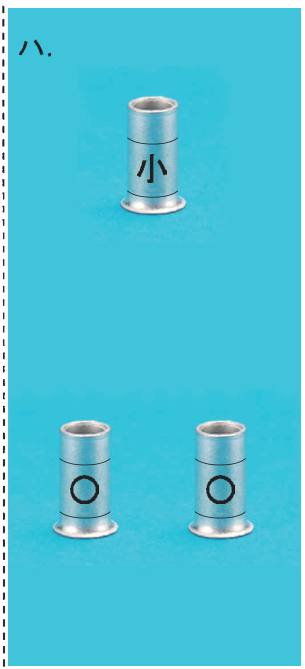

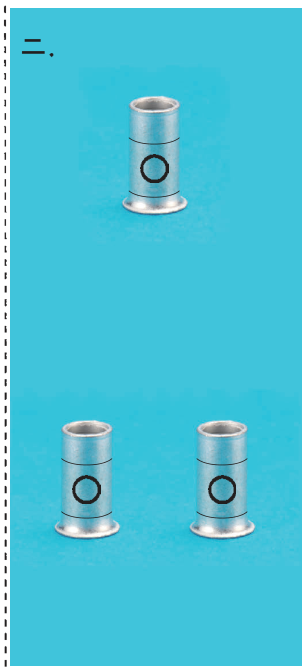

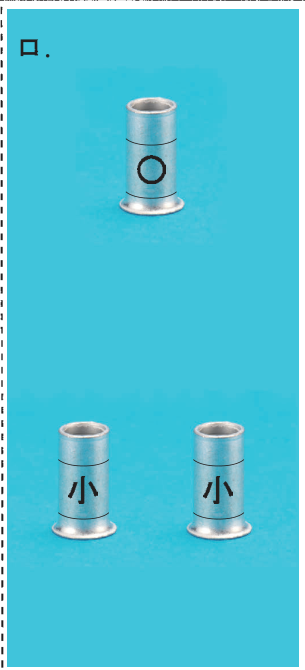

第二種電気工事士 2018年上期 問41: (11)で示す部分の接続工事をリングスリーブ小3個を使用して圧着接続する場合の刻印は。ただし、使用する電線はすべてVVF1.6とする。また、写真に示すリングスリーブ中央の○、小は刻印を表す。

Accepted Answer

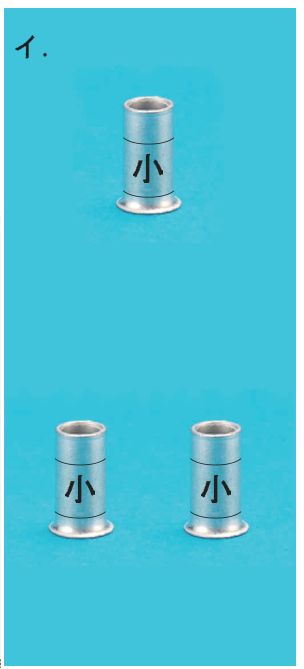

正解: イ.

VVF1.6の接続でリングスリーブ小を使用する場合、1.6mm×2本は刻印「○」、1.6mm×3〜4本は刻印「小」。問題の接続箇所を確認すると、すべて小刻印のイが正しい。
