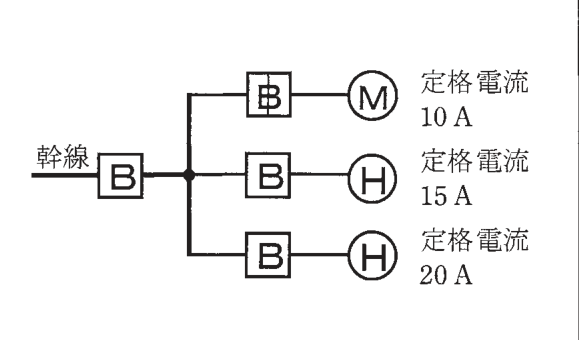

第二種電気工事士 2017年下期問8: 図のように、三相の電動機と電熱器が低圧屋内幹線に接続されている場合、幹線の太さを決める根拠となる電流の最小値[A]は。ただし、需要率は100%とする。

Question

第二種電気工事士 2017年下期 問8: 図のように、三相の電動機と電熱器が低圧屋内幹線に接続されている場合、幹線の太さを決める根拠となる電流の最小値[A]は。ただし、需要率は100%とする。

Accepted Answer

正解: イ. 45

電動機: 10A。電熱器: 15A + 20A = 35A。電動機の合計 IM = 10A、その他 IH = 35A。IM ≦ IH なので、幹線の許容電流 = IM + IH = 10 + 35 = 45A
