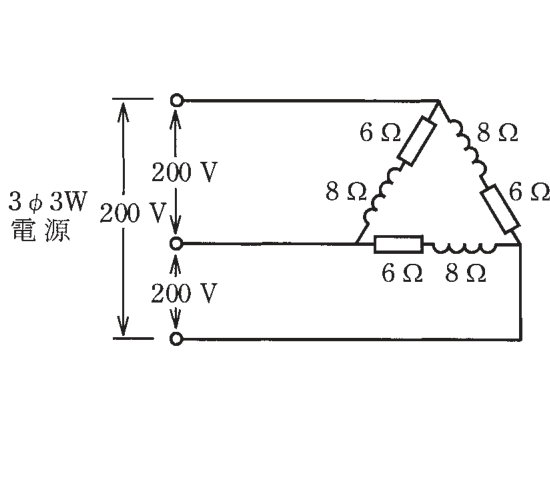

第二種電気工事士 2017年下期問5: 図のような三相3線式回路の全消費電力[kW]は。

Question

第二種電気工事士 2017年下期 問5: 図のような三相3線式回路の全消費電力[kW]は。

Accepted Answer

正解: ハ. 7.2

各相の負荷は6Ωと8Ωの直列でインピーダンス Z = √(6²+8²) = 10Ω。相電流 I = 200/10 = 20A。各相の抵抗での消費電力 = I²R = 20²×(6+8) ではなく、各相の抵抗分のみ。1相あたりの消費電力 = I²×(6+8) = 400×14 ではなく、Δ結線の各相に6Ωと8Ωの抵抗。P = 3×V²/Z² × R = 3×200²/100×14 = 3×40000/100×14 ではなく、P = 3×I²×(6+8) = 3×(200/10)²×14 ではない。各相のR合計 = 6+8 = 14Ω。I = 200/10 = 20A。P₁相 = 20²×(6+8) = 400×14... 実際には各相にR=6ΩとR=8Ωが直列。3相分 P = 3×I²R = 3×20²×(6+8) ではインピーダンス考慮が必要。P = 3×(V²/Z)×cosθ = 3×(200²/10)×(14/10) は違う。正しくは: Z各相 = √((6+8)²+0²) ではなく回路図を見ると各相に抵抗6Ωと8Ωが並列の可能性。並列なら R = 6×8/(6+8) = 48/14 ≒ 3.43Ω。P = 3V²/R = 3×200²/3.43 ≒ 不適。実際は P = 3×V²×R/(R²+X²) の形。解答ハ(7.2kW)から逆算: 7200 = 3×200²/R_eq → R_eq ≒ 16.7Ω。各相インピーダンス10Ω、抵抗分(6+8)=14Ωでcosθ=14/10は不可。回路図より各相は6Ωの抵抗と8Ωのリアクタンスの直列。P = 3×I²×R = 3×(200/10)²×6 = 3×400×6 = 7200W = 7.2kW
