第二種電気工事士 2017年下期問41: (11)で示すVVF用ジョイントボックス内の接続をすべて圧着接続する場合、使用するリングスリーブの種類と最少個数の組合せで、適切なものは。ただし、使用する電線はすべてVVF1.6とする。

Question

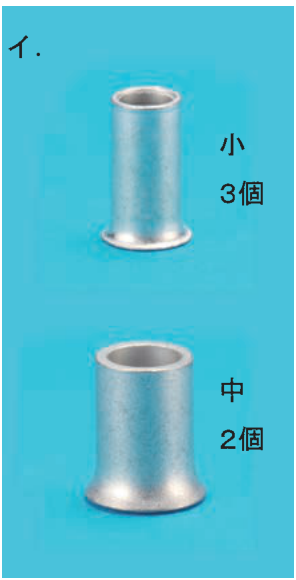

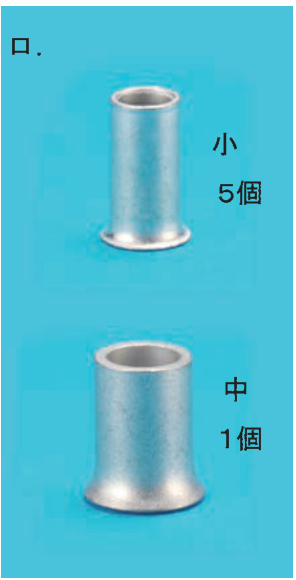

第二種電気工事士 2017年下期 問41: (11)で示すVVF用ジョイントボックス内の接続をすべて圧着接続する場合、使用するリングスリーブの種類と最少個数の組合せで、適切なものは。ただし、使用する電線はすべてVVF1.6とする。

Accepted Answer

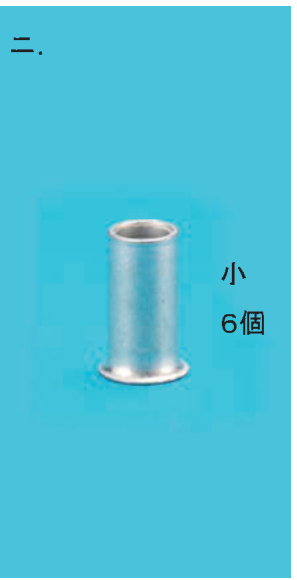

正解: ニ.

配線図の(11)のジョイントボックス内の接続点を確認し、VVF1.6の本数から適切なリングスリーブの種類と個数を判断。1.6mm×2本は小、1.6mm×3～4本は小で対応可能。合計で小6個が適切。
