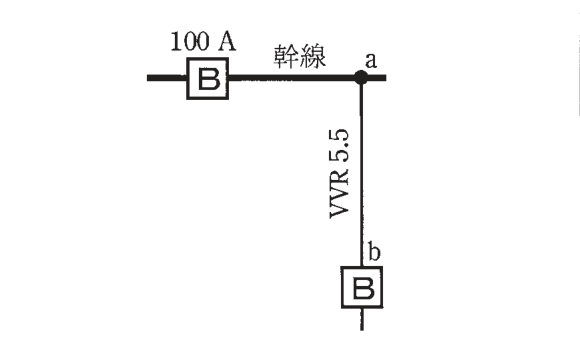

第二種電気工事士 2017年下期問10: 図のように、定格電流100Aの配線用遮断器で保護された低圧屋内幹線からVVRケーブル太さ5.5mm²（許容電流34A）で低圧屋内電路を分岐する場合、a-b間の長さの最大値[m]は。ただし、低圧屋内幹線に接続される負荷は、電灯負荷とする。

Question

第二種電気工事士 2017年下期 問10: 図のように、定格電流100Aの配線用遮断器で保護された低圧屋内幹線からVVRケーブル太さ5.5mm²（許容電流34A）で低圧屋内電路を分岐する場合、a-b間の長さの最大値[m]は。ただし、低圧屋内幹線に接続される負荷は、電灯負荷とする。

Accepted Answer

正解: イ. 3

分岐回路の許容電流34Aは、幹線の過電流遮断器100Aの55%（55A）未満なので8m以下の制限。また34Aは100Aの35%（35A）未満なので制限なしにはならない。34A ≧ 100×0.35 = 35A を満たさないので8m以下にもならない。34A < 35Aなので3m以下。
