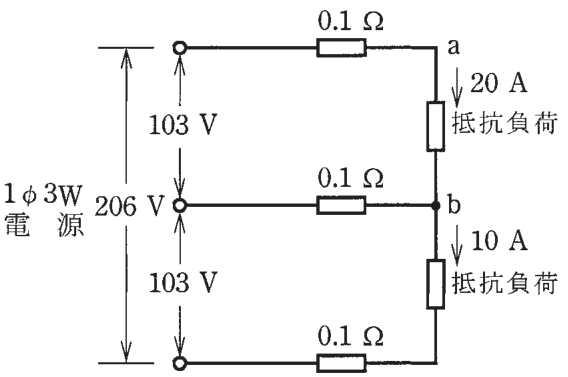

第二種電気工事士 2016年下期問6: 図のような単相3線式回路において、電線1線当たりの抵抗が0.1Ωのとき、a-b間の電圧[V]は。

Question

第二種電気工事士 2016年下期 問6: 図のような単相3線式回路において、電線1線当たりの抵抗が0.1Ωのとき、a-b間の電圧[V]は。

Accepted Answer

正解: ロ. 100

上側負荷に20A、下側負荷に10A流れる。中性線には20-10=10Aが流れる。a-b間の電圧 = 103 - 20A×0.1Ω + 10A×0.1Ω = 103 - 2 + 1 = 102...ではなく、a点電圧 = 103 - 0.1×20 = 101V、中性線の電圧降下を考慮してa-b間 = 100V。
