第二種電気工事士 2016年下期問46: ⑯で示す部分の配線を器具の裏面から見たものである。正しいものは。ただし、電線の色別は、白色は電源からの接地側電線、黒色は電源からの非接地側電線、赤色は負荷に結線する電線とする。

Question

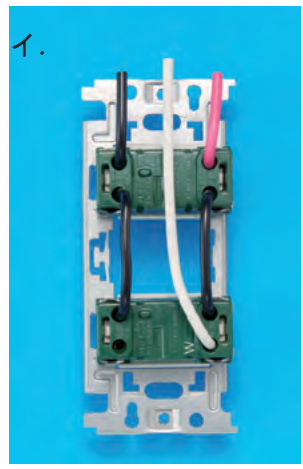

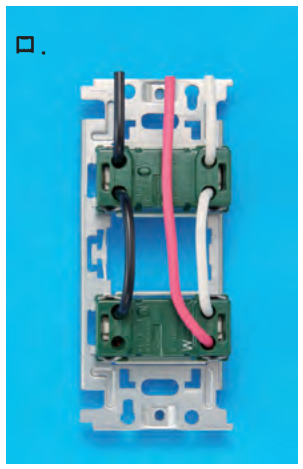

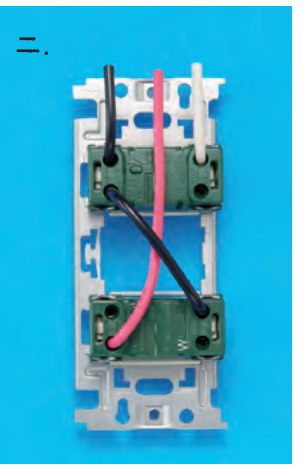

第二種電気工事士 2016年下期 問46: ⑯で示す部分の配線を器具の裏面から見たものである。正しいものは。ただし、電線の色別は、白色は電源からの接地側電線、黒色は電源からの非接地側電線、赤色は負荷に結線する電線とする。

Accepted Answer

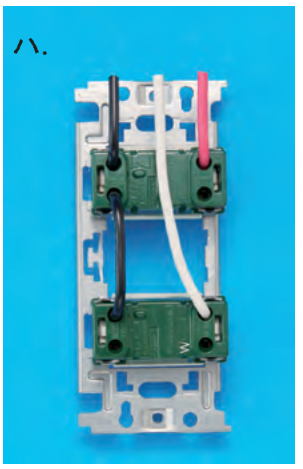

正解: ハ.

⑯はコンセントとスイッチの複合器具。接地側（白）はコンセントのW端子へ、非接地側（黒）はスイッチとコンセントの共通端子へ、スイッチからの戻り線（赤）は負荷側へ接続する。ハが正しい。
