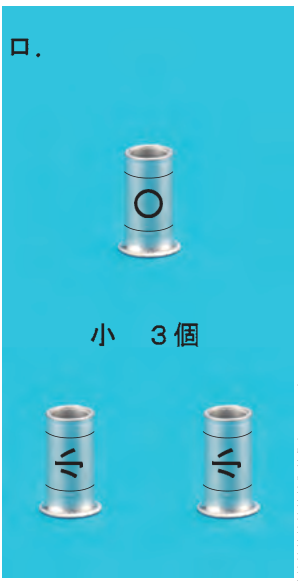

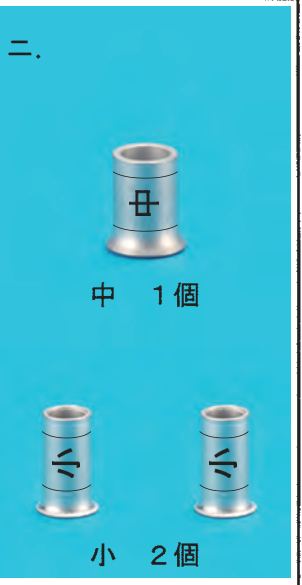

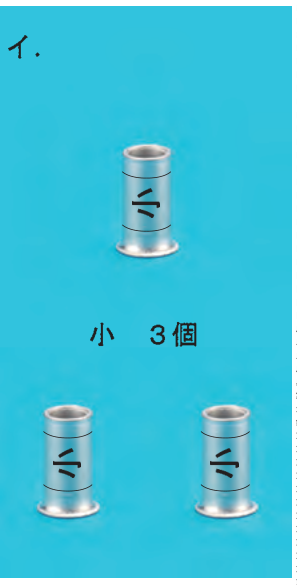

第二種電気工事士 2016年下期問44: ⑭で示す部分の接続工事をリングスリーブで圧着接続した場合のリングスリーブの種類、個数及び刻印との組合せで、正しいものは。ただし、使用する電線はすべてIV1.6とし、写真に示すリングスリーブ中央の○、小、中は接続後の刻印を表す。

Question

第二種電気工事士 2016年下期 問44: ⑭で示す部分の接続工事をリングスリーブで圧着接続した場合のリングスリーブの種類、個数及び刻印との組合せで、正しいものは。ただし、使用する電線はすべてIV1.6とし、写真に示すリングスリーブ中央の○、小、中は接続後の刻印を表す。

Accepted Answer

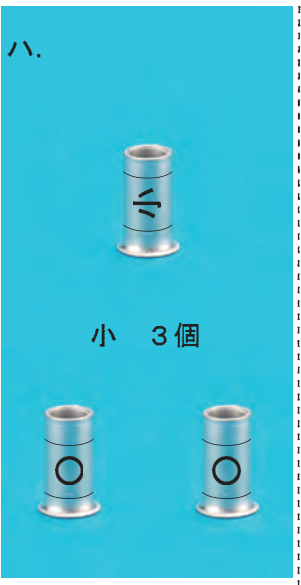

正解: ハ.

⑭の接続箇所を配線図から読み取り、IV1.6の場合、2本接続は小スリーブ（刻印○）、3～4本接続は小スリーブ（刻印小）。組合せからハが正しい。
