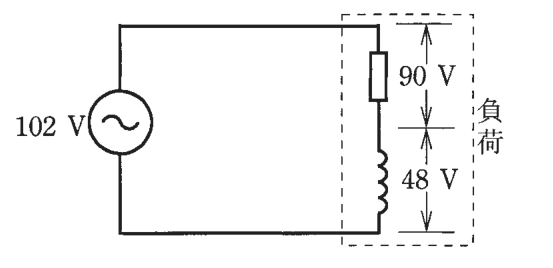

第二種電気工事士 2016年下期問4: 図のような交流回路で、電源電圧102V、抵抗の両端の電圧が90V、リアクタンスの両端の電圧が48Vであるとき、負荷の力率[%]は。

Question

第二種電気工事士 2016年下期 問4: 図のような交流回路で、電源電圧102V、抵抗の両端の電圧が90V、リアクタンスの両端の電圧が48Vであるとき、負荷の力率[%]は。

Accepted Answer

正解: ハ. 88

力率cosθ = VR/V = 90/102 ≒ 0.882 → 約88%。（確認：V = √(VR²+VL²) = √(90²+48²) = √(8100+2304) = √10404 = 102V で一致）
