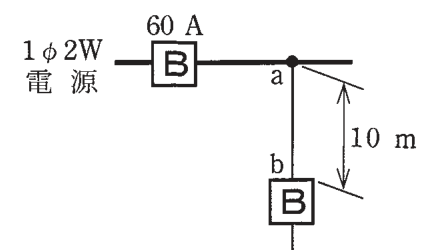

第二種電気工事士 2016年下期問10: 図のように定格電流60Aの過電流遮断器で保護された低圧屋内幹線から分岐して、10mの位置に過電流遮断器を施設するとき、a-b間の電線の許容電流の最小値[A]は。

Question

第二種電気工事士 2016年下期 問10: 図のように定格電流60Aの過電流遮断器で保護された低圧屋内幹線から分岐して、10mの位置に過電流遮断器を施設するとき、a-b間の電線の許容電流の最小値[A]は。

Accepted Answer

正解: ニ. 33

分岐点から過電流遮断器までの距離が8mを超えているため、幹線の過電流遮断器の定格電流の55%以上の許容電流が必要。60A × 0.55 = 33A。
