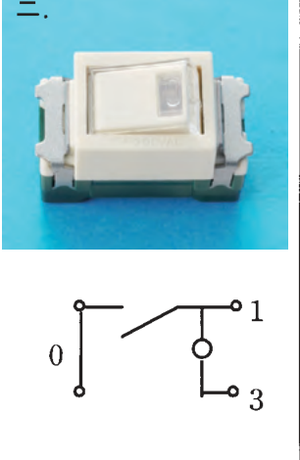

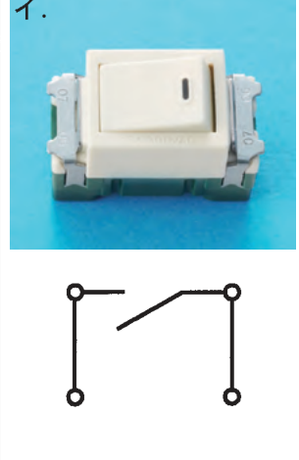

第二種電気工事士 2016年上期問48: この配線図で、使用されていないスイッチは。ただし、写真下の図は、接点の構成を示す。

Question

第二種電気工事士 2016年上期 問48: この配線図で、使用されていないスイッチは。ただし、写真下の図は、接点の構成を示す。

Accepted Answer

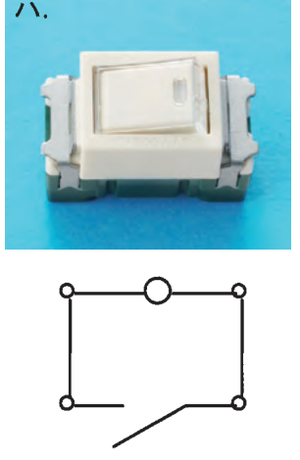

正解: ハ.

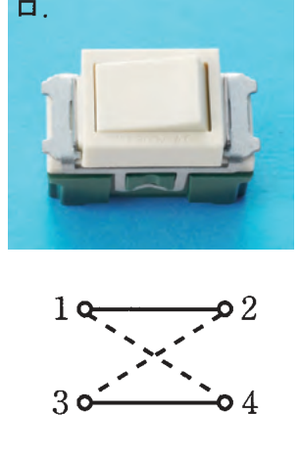

ハは4路スイッチで、この配線図では使用されていない。配線図には3路スイッチ、単極スイッチ等が使用されているが4路スイッチは含まれない。
