第二種電気工事士 2016年上期問2: 図のような交流回路において、抵抗12Ωの両端の電圧V[V]は。

Question

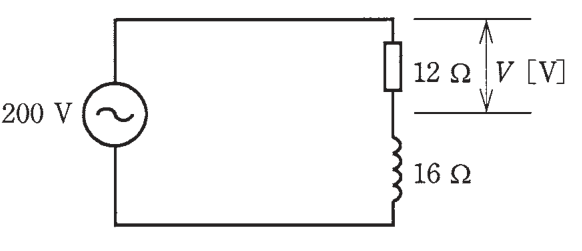

第二種電気工事士 2016年上期 問2: 図のような交流回路において、抵抗12Ωの両端の電圧V[V]は。

Accepted Answer

正解: ハ. 120

抵抗12ΩとリアクタンスXの直列回路に200Vの交流電源。コイル16Ωと抵抗12Ωの並列回路で、抵抗12Ωの両端電圧は分圧で求める。インピーダンスZ=√(12²+16²)=√(144+256)=√400=20Ω。電流I=200/20=10A。V=12×10=120V。
