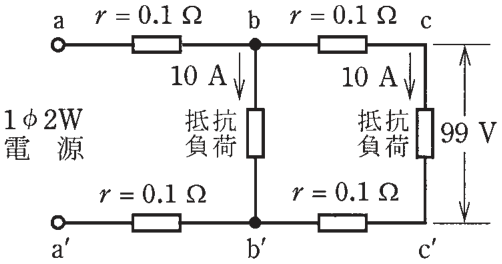

第二種電気工事士 2015年下期問6: 図のような単相2線式回路で、c-c'間の電圧が99Vのとき、a-a'間の電圧[V]は。ただし、rは電線の抵抗[Ω]とする。

Question

第二種電気工事士 2015年下期 問6: 図のような単相2線式回路で、c-c'間の電圧が99Vのとき、a-a'間の電圧[V]は。ただし、rは電線の抵抗[Ω]とする。

Accepted Answer

正解: ニ. 105

c-c'間の電圧が99Vで電流10A。b-b'間の電圧 = 99 + 2 × 0.1 × 10 = 101V。a-a'間の電圧 = 101 + 2 × 0.1 × (10+10) = 101 + 4 = 105V。
