第二種電気工事士 2015年下期問24: 単相交流電源から負荷に至る回路において、電圧計、電流計、電力計の結線方法として、正しいものは。

Question

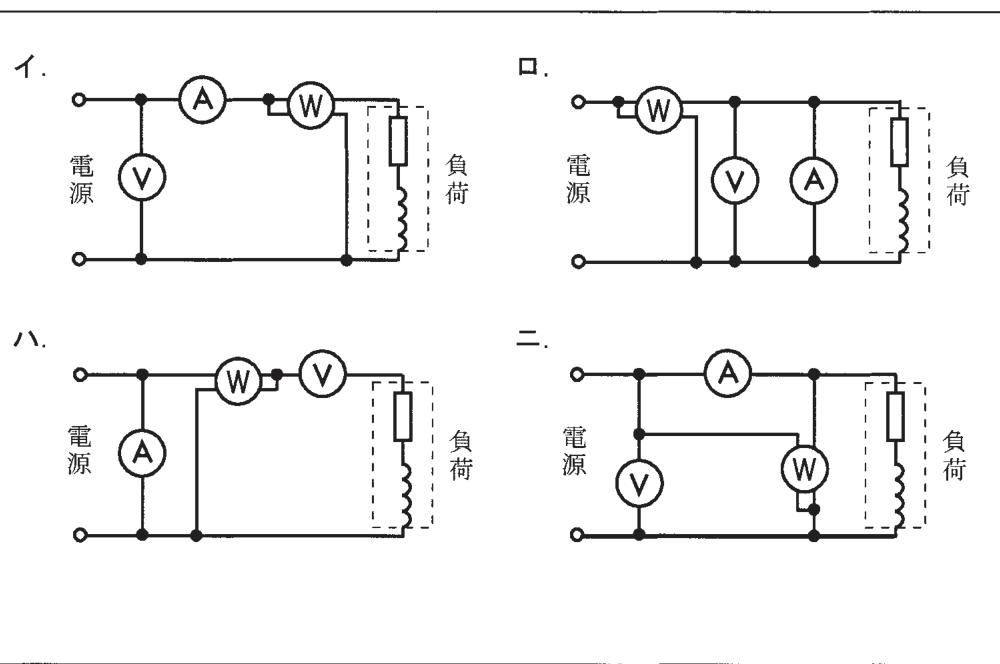

第二種電気工事士 2015年下期 問24: 単相交流電源から負荷に至る回路において、電圧計、電流計、電力計の結線方法として、正しいものは。

Accepted Answer

正解: イ. イの結線図

電圧計は負荷に並列、電流計は負荷に直列、電力計は電流コイルが直列・電圧コイルが並列に接続する。イが正しい結線である。
