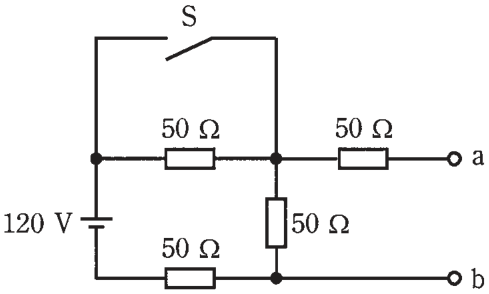

第二種電気工事士 2015年下期問1: 図のような回路で、スイッチSを閉じたとき、a-b端子間の電圧[V]は。

Question

第二種電気工事士 2015年下期 問1: 図のような回路で、スイッチSを閉じたとき、a-b端子間の電圧[V]は。

Accepted Answer

正解: ニ. 60

スイッチSを閉じると、上側の50Ωと50Ωの直列（100Ω）と下側の50Ωと50Ωの直列（100Ω）が並列接続となる。並列合成抵抗 = 50Ω。各枝の電流 = 120/100 = 1.2A。a-b間の電圧 = 50Ω × 1.2A = 60V。
