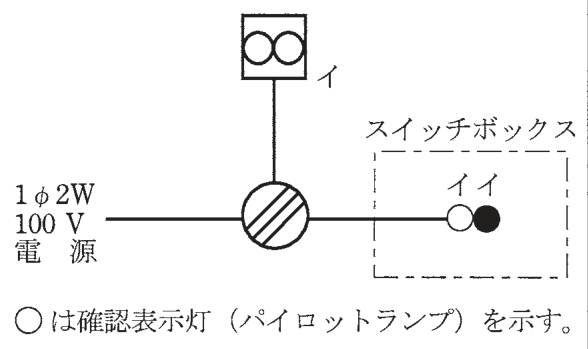

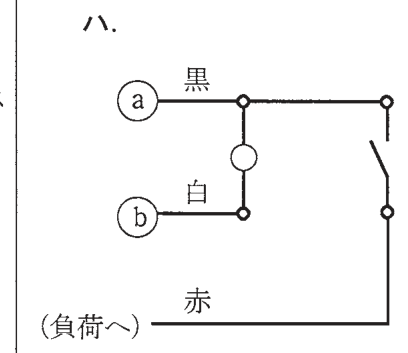

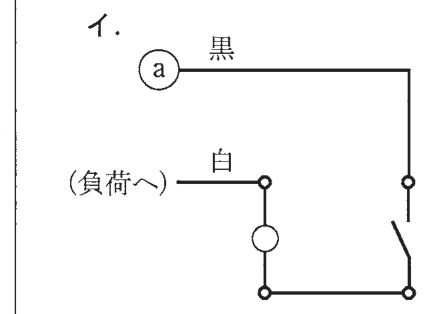

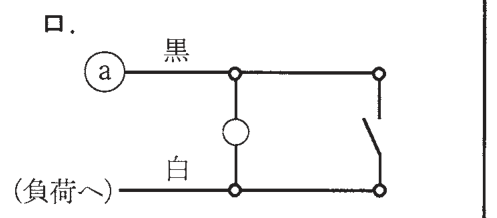

第二種電気工事士 2015年上期問23: 図に示す一般的な低圧屋内配線の工事で、スイッチボックス部分の回路は。ただし、ⓐは電源からの非接地側電線（黒色）、ⓑは電源からの接地側電線（白色）を示し、負荷には電源からの接地側電線が直接に結線されているものとする。なお、パイロットランプは100V用を使用する。

Question

第二種電気工事士 2015年上期 問23: 図に示す一般的な低圧屋内配線の工事で、スイッチボックス部分の回路は。ただし、ⓐは電源からの非接地側電線（黒色）、ⓑは電源からの接地側電線（白色）を示し、負荷には電源からの接地側電線が直接に結線されているものとする。なお、パイロットランプは100V用を使用する。

Accepted Answer

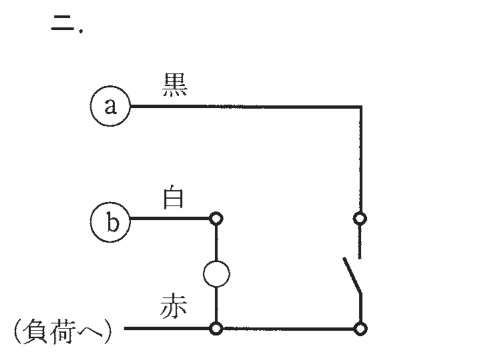

正解: ニ.

確認表示灯（パイロットランプ）がスイッチと同時点滅する回路では、ランプとスイッチを並列に接続し、非接地側電線（黒）をスイッチに、接地側電線（白）を負荷へ直接結線する。ニが正しい回路構成。
