第一種電気工事士 2026年上期（公式CBT方式出題例）問42: 【共通図】高圧受電設備の単線結線図である。問いに直接関係のない部分等は省略又は簡略化してある。

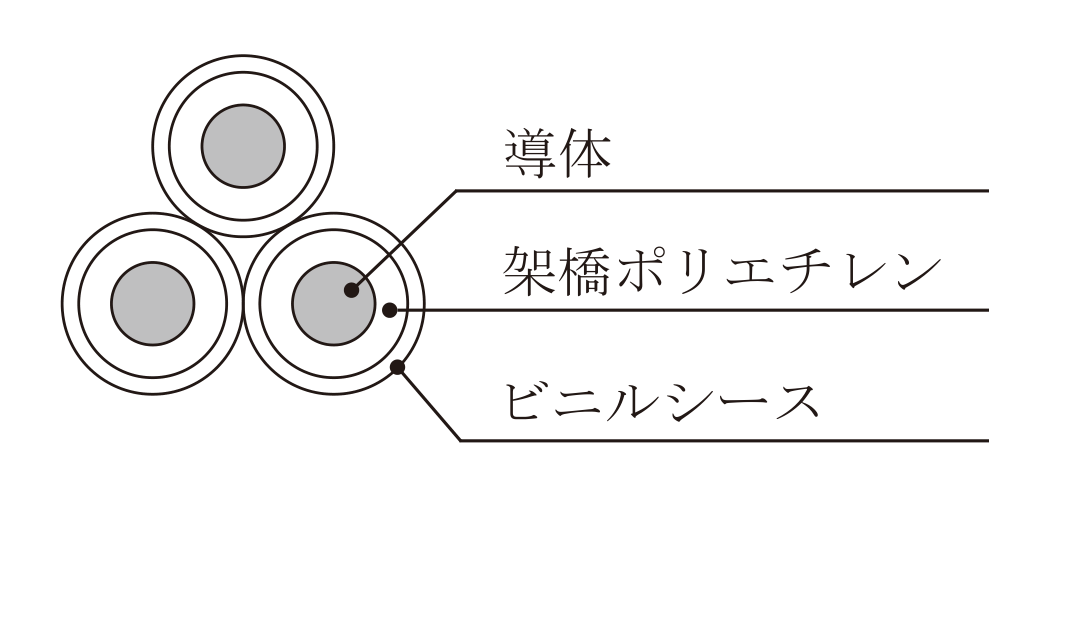

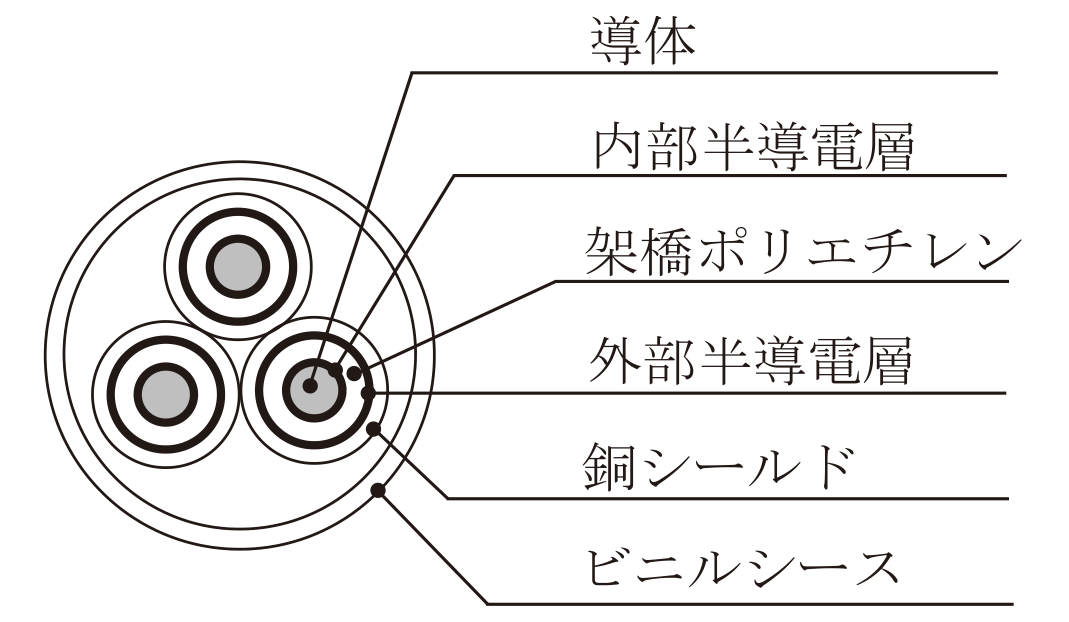

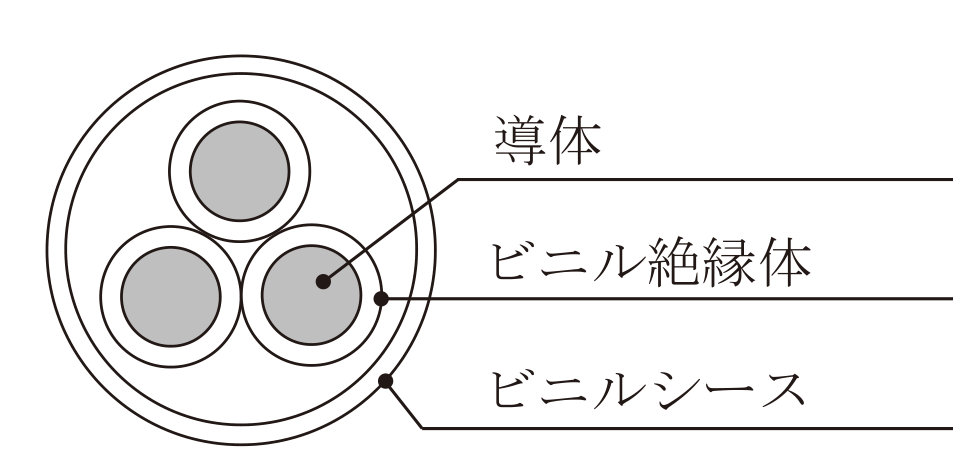

②で示す部分に使用するCVTケーブルとして，適切なものは。

Question

第一種電気工事士 2026年上期（公式CBT方式出題例） 問42: 【共通図】高圧受電設備の単線結線図である。問いに直接関係のない部分等は省略又は簡略化してある。

②で示す部分に使用するCVTケーブルとして，適切なものは。

Accepted Answer

正解: ロ.

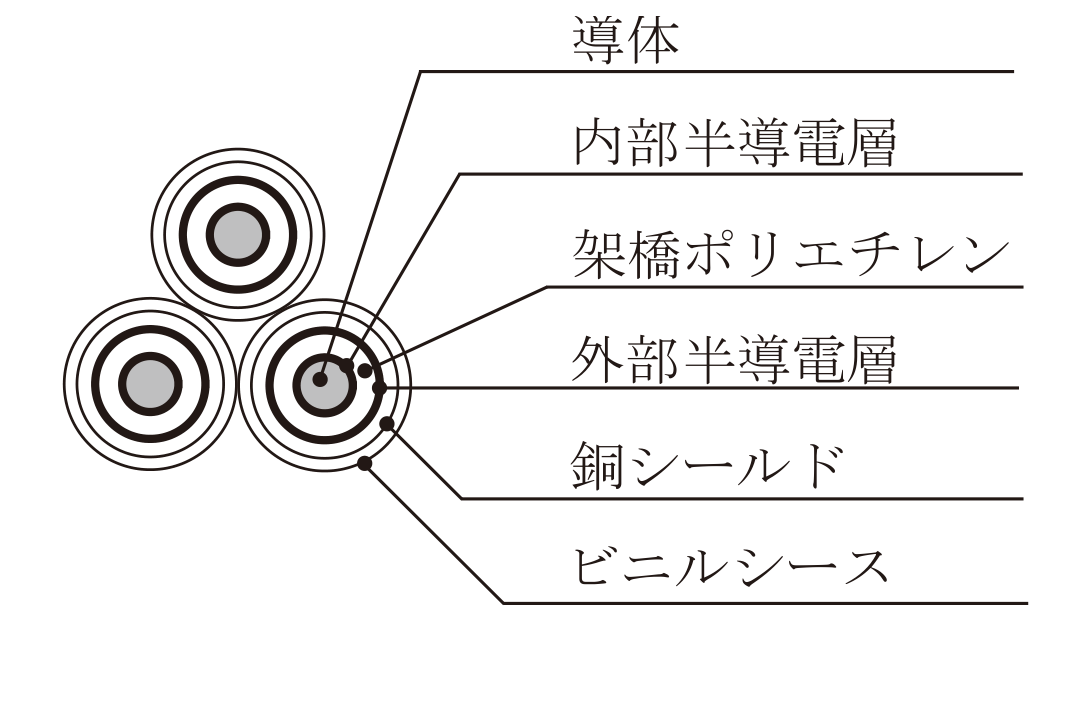

CVTケーブルは，各心が導体・内部半導電層・架橋ポリエチレン絶縁体・外部半導電層・銅シールド・ビニルシースで構成された3本の単心ケーブルをより合わせたもの。該当する断面はロ。
