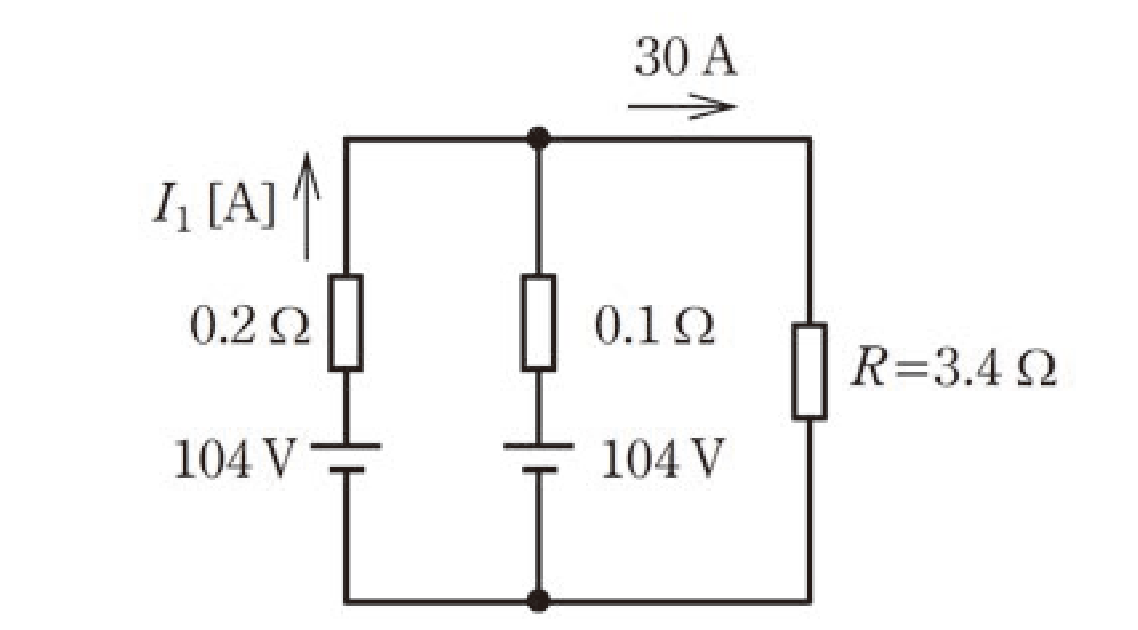

第一種電気工事士 2026年上期（公式CBT方式出題例）問2: 図のような直流回路において，抵抗$R=3.4\,\Omega$に流れる電流が$30\,\mathrm{A}$であるとき，図中の電流$I_1\,[\mathrm{A}]$は。

Q: 第一種電気工事士 2026年上期（公式CBT方式出題例） 問2: 図のような直流回路において，抵抗$R=3.4\,\Omega$に流れる電流が$30\,\mathrm{A}$であるとき，図中の電流$I_1\,[\mathrm{A}]$は。

正解: ロ. 10 右枝の端子間電圧は$30\times3.4=102\,\mathrm{V}$。各$104\,\mathrm{V}$電源との差$2\,\mathrm{V}$により，左枝には$2/0.2=10\,\mathrm{A}$，中央枝には$2/0.1=20\,\mathrm{A}$が流れ，合計$30\,\mathrm{A}$となる。したがって$I_1=10\,\mathrm{A}$。

Question

第一種電気工事士 2026年上期（公式CBT方式出題例） 問2: 図のような直流回路において，抵抗$R=3.4\,\Omega$に流れる電流が$30\,\mathrm{A}$であるとき，図中の電流$I_1\,[\mathrm{A}]$は。

Accepted Answer

正解: ロ. 10

右枝の端子間電圧は$30	imes3.4=102\,\mathrm{V}$。各$104\,\mathrm{V}$電源との差$2\,\mathrm{V}$により，左枝には$2/0.2=10\,\mathrm{A}$，中央枝には$2/0.1=20\,\mathrm{A}$が流れ，合計$30\,\mathrm{A}$となる。したがって$I_1=10\,\mathrm{A}$。
