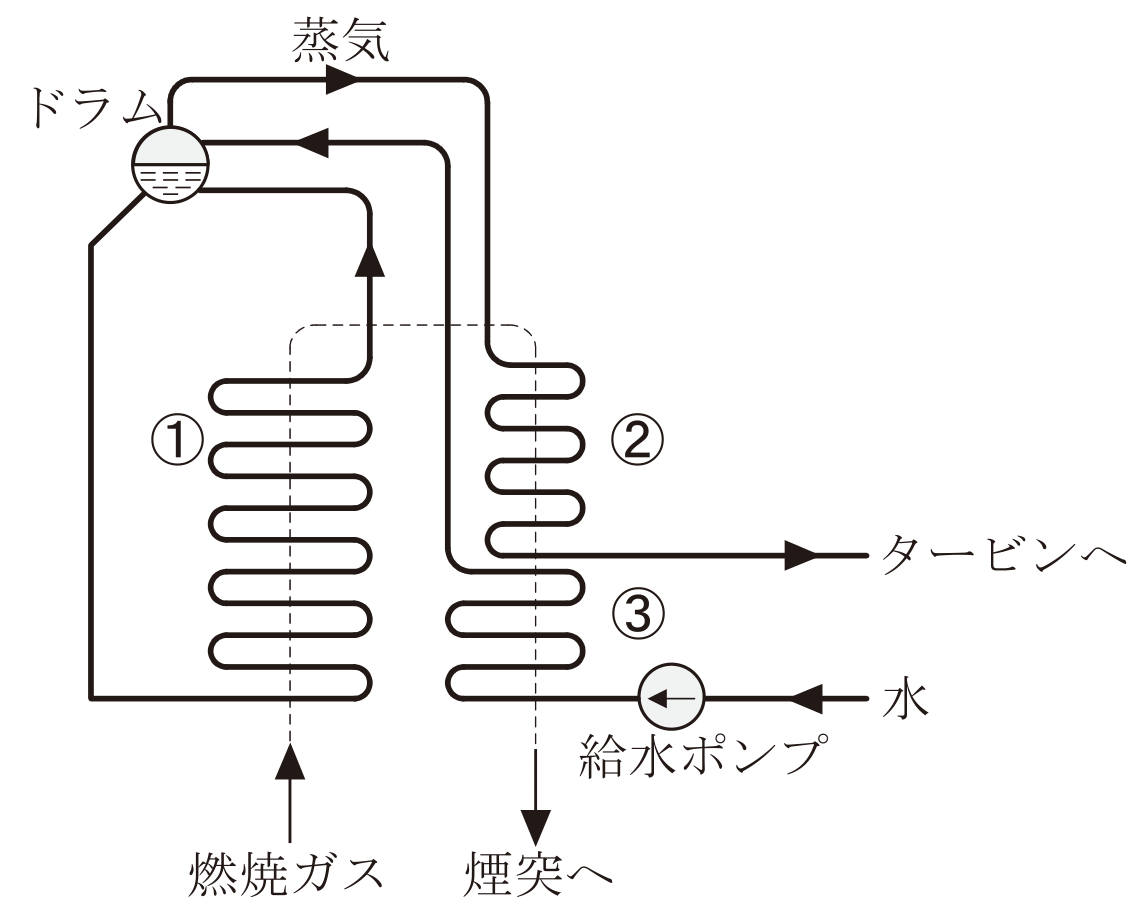

第一種電気工事士 2026年上期（公式CBT方式出題例）問16: 図は，ボイラの水の循環方式のうち，自然循環ボイラの構成図である。図中の①，②及び③の組合せとして，正しいものは。

Question

第一種電気工事士 2026年上期（公式CBT方式出題例） 問16: 図は，ボイラの水の循環方式のうち，自然循環ボイラの構成図である。図中の①，②及び③の組合せとして，正しいものは。

Accepted Answer

正解: ニ. ①蒸発管②過熱器③節炭器

自然循環ボイラでは，燃焼部で加熱される①が蒸発管，タービンへ送る蒸気をさらに加熱する②が過熱器，給水を排熱で予熱する③が節炭器である。
