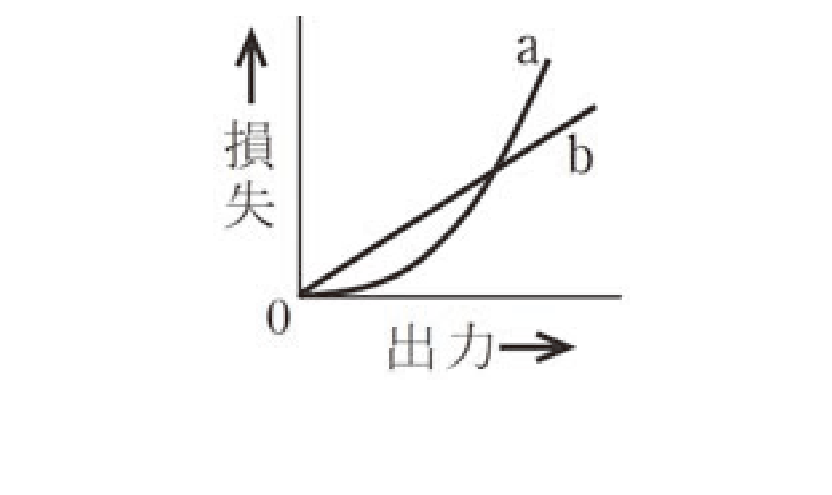

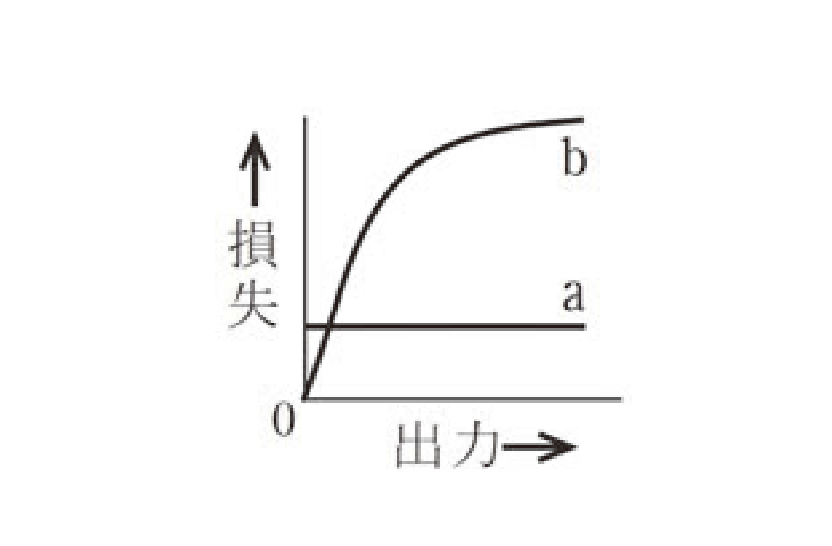

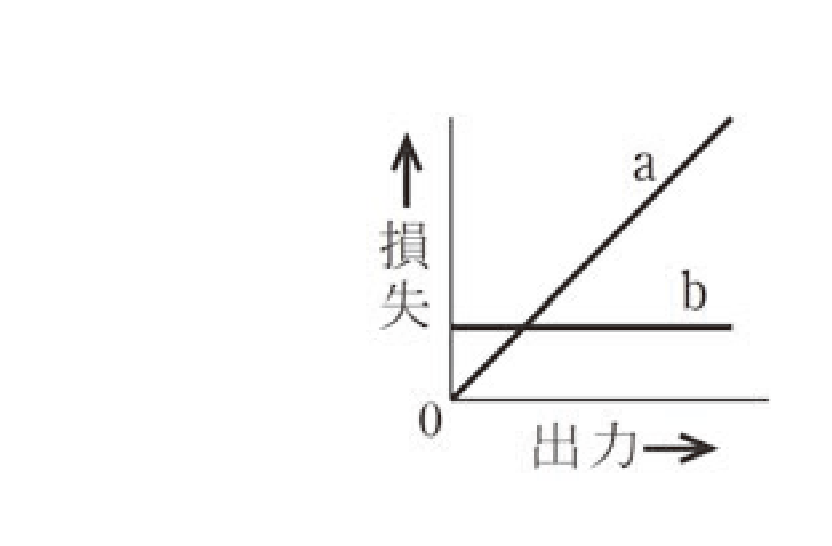

第一種電気工事士 2026年上期（公式CBT方式出題例）問11: 変圧器の出力に対する損失の特性曲線において、aが鉄損、bが銅損を表す特性曲線として、正しいものは。

Question

第一種電気工事士 2026年上期（公式CBT方式出題例） 問11: 変圧器の出力に対する損失の特性曲線において、aが鉄損、bが銅損を表す特性曲線として、正しいものは。

Accepted Answer

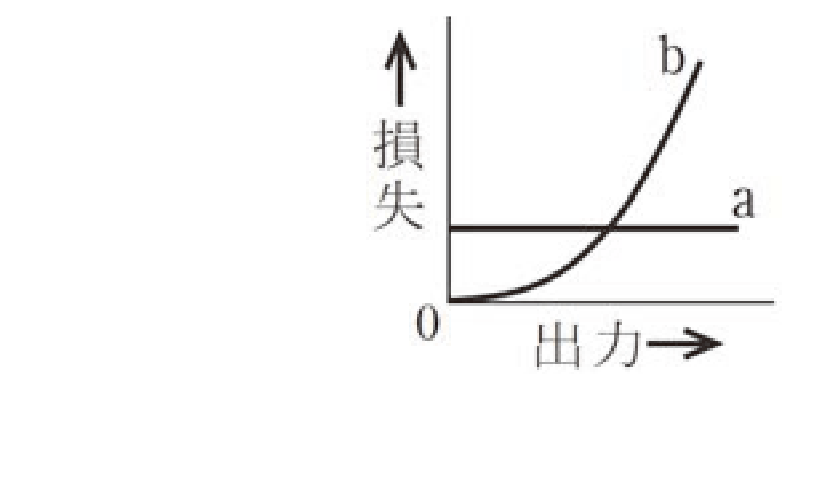

正解: ニ.

鉄損（a）は負荷に関係なくほぼ一定であり、銅損（b）は負荷電流の2乗に比例して増加する。よって、aが水平に近い直線、bが放物線状に増加するグラフが正しい。選択肢ニが該当する。
