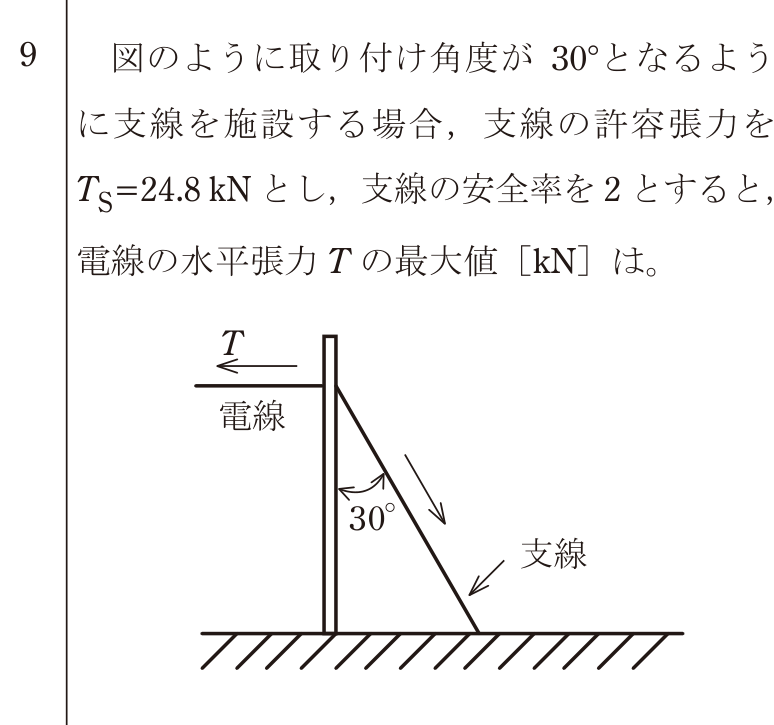

第一種電気工事士 2025年上期問9: 図のように取り付け角度が$30^\circ$となるように支線を施設する場合，支線の許容張力を$T_S=24.8\,\mathrm{kN}$とし，支線の安全率を2とすると，電線の水平張力Tの最大値$[\mathrm{kN}]$は。T電線$30^\circ$支線

Question

第一種電気工事士 2025年上期 問9: 図のように取り付け角度が$30^\circ$となるように支線を施設する場合，支線の許容張力を$T_S=24.8\,\mathrm{kN}$とし，支線の安全率を2とすると，電線の水平張力Tの最大値$[\mathrm{kN}]$は。T電線$30^\circ$支線

Accepted Answer

正解: ロ. 6.2

支線の許容張力に安全率2を見込むので、使用できる支線張力は $24.8/2=12.4\,\mathrm{kN}$。支線は電線の水平張力を水平成分で受けるため、$T=12.4\sin30^\circ=6.2\,\mathrm{kN}$ となる。
