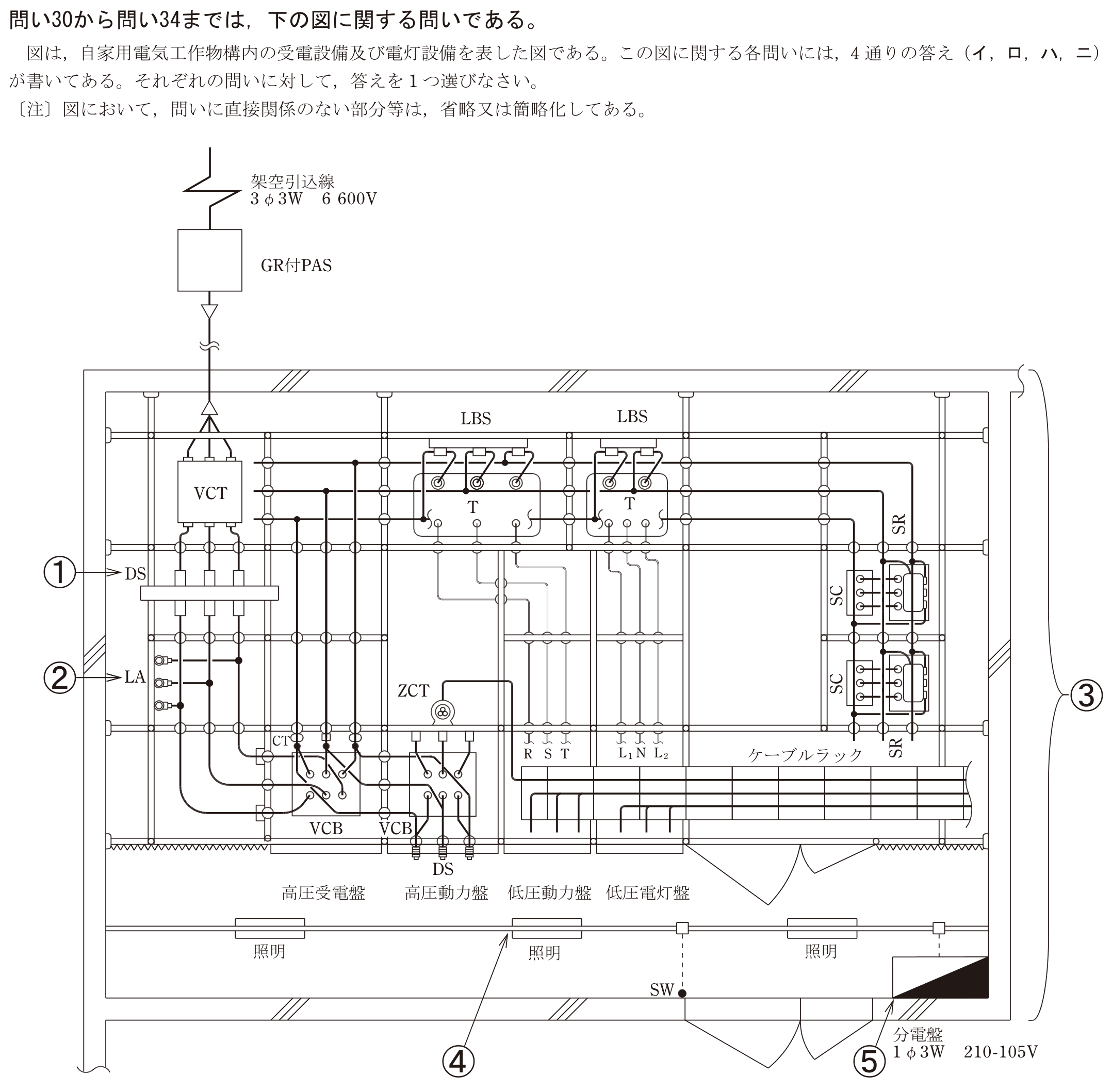

第一種電気工事士 2025年上期問32: 問い30から問い34までは，下の図に関する問いである。図は，自家用電気工作物構内の受電設備及び電灯設備を表した図である。この図に関する各問いには，4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。〔注〕図において，問いに直接関係のない部分等は，省略又は簡略化してある。

③に示す受電設備内に使用される機器類などに施す接地に関する記述で，不適切なものは。

Question

第一種電気工事士 2025年上期 問32: 問い30から問い34までは，下の図に関する問いである。図は，自家用電気工作物構内の受電設備及び電灯設備を表した図である。この図に関する各問いには，4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。〔注〕図において，問いに直接関係のない部分等は，省略又は簡略化してある。

③に示す受電設備内に使用される機器類などに施す接地に関する記述で，不適切なものは。

Accepted Answer

正解: イ. 計器用変成器の二次側電路の接地は，B種接地工事である。1端子に施す接地は，混触による低圧側の対地電圧の上昇を制限するための接地であり，故障の際に流れる電流を安全に通じることができるものであること。

計器用変成器の二次側接地は一般にD種接地工事であり、B種接地工事ではない。B種接地は高圧と低圧を結合する変圧器の低圧側中性点などに施す接地で、混触時の低圧側電位上昇を抑えるためのものである。
