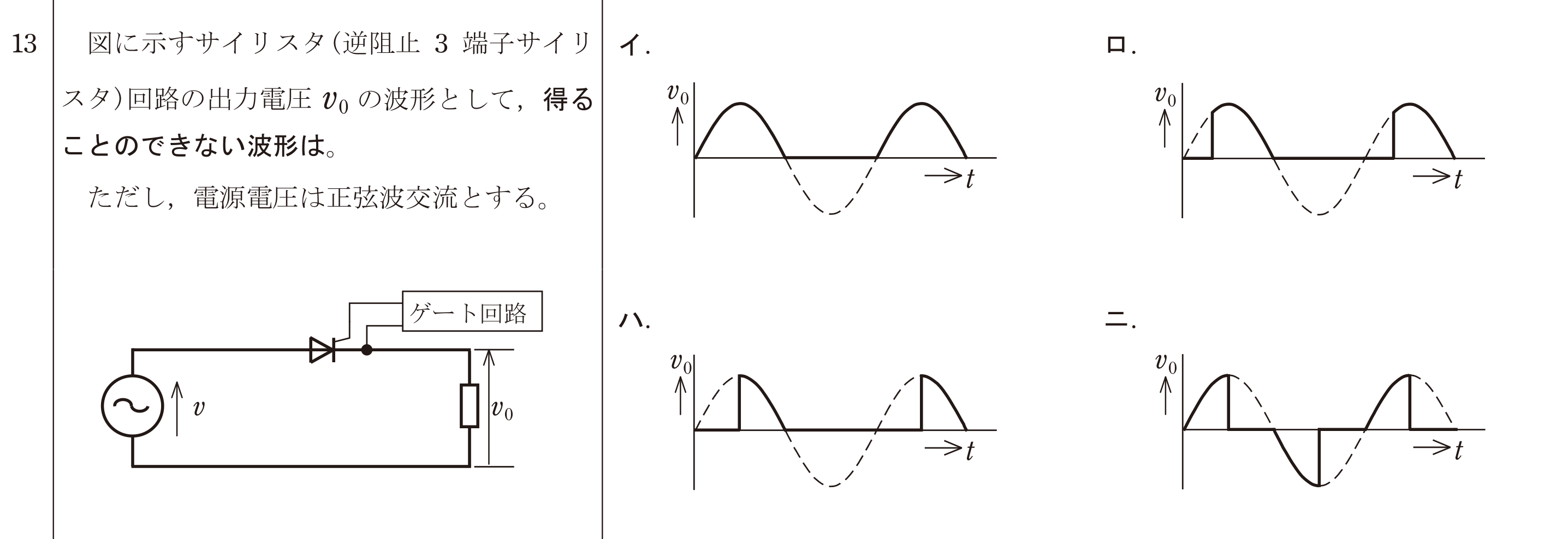

第一種電気工事士 2025年上期問13: 図に示すサイリスタ（逆阻止3端子サイリスタ）回路の出力電圧$v_0$の波形として，得ることのできない波形は。ただし，電源電圧は正弦波交流とする。

Question

第一種電気工事士 2025年上期 問13: 図に示すサイリスタ（逆阻止3端子サイリスタ）回路の出力電圧$v_0$の波形として，得ることのできない波形は。ただし，電源電圧は正弦波交流とする。

Accepted Answer

正解: ニ.

逆阻止3端子サイリスタは、正の半サイクルでゲート信号により導通し、電流がゼロになるまで導通を維持する。負の半サイクルでは阻止される。

ニの波形は負の半サイクルでも出力があるため、逆阻止サイリスタでは得られない波形。
