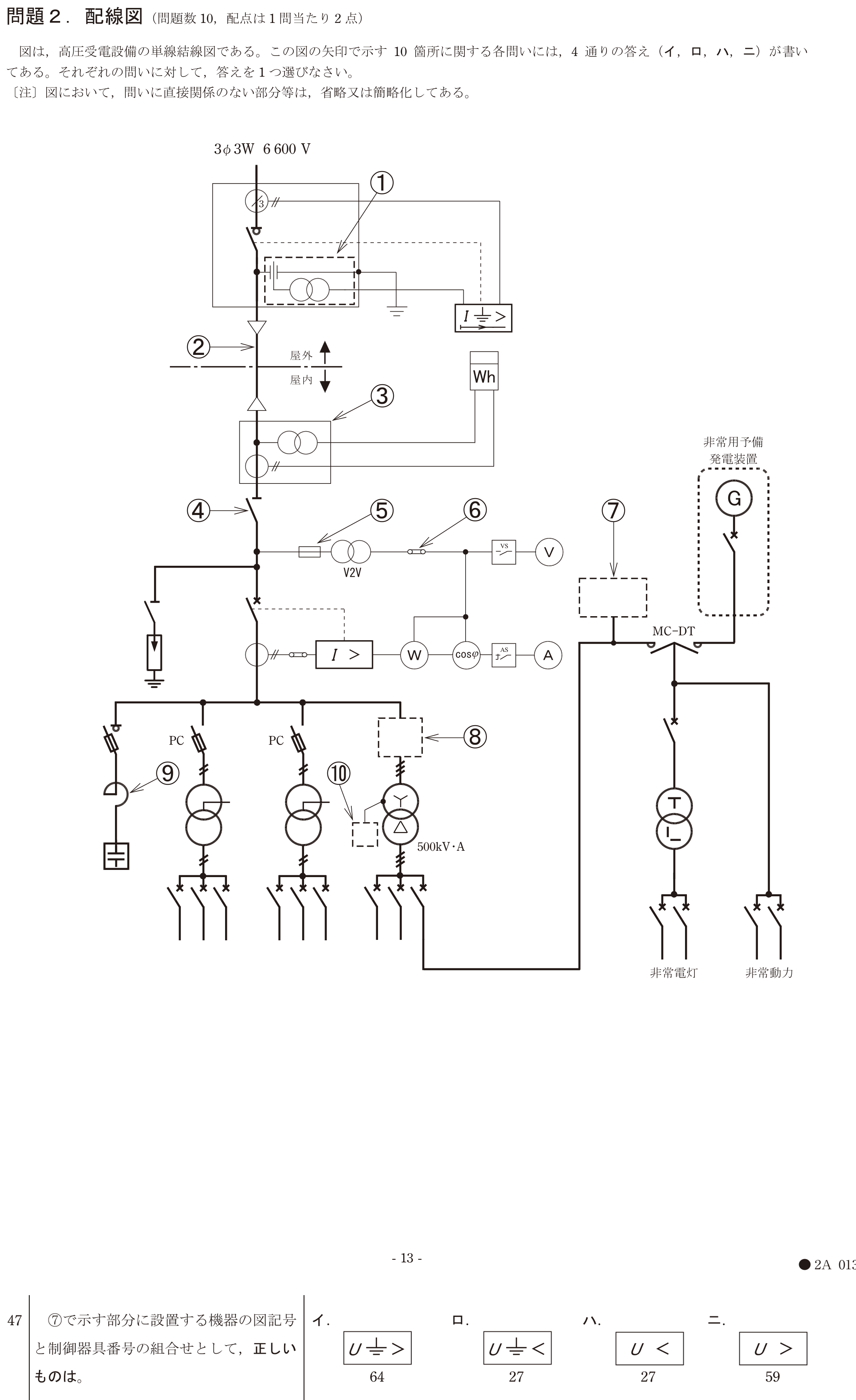

第一種電気工事士 2024年下期問47: ⑦で示す部分に設置する機器の図記号と制御器具番号の組合せとして、正しいものは。

Question

第一種電気工事士 2024年下期 問47: ⑦で示す部分に設置する機器の図記号と制御器具番号の組合せとして、正しいものは。

Accepted Answer

正解: ハ. ハ

⑦は不足電圧継電器（UVR）で制御器具番号は27。電圧低下時に遮断器をトリップさせて設備を保護する。59は過電圧継電器、64は地絡過電圧継電器。
