第一種電気工事士 2024年下期問42: ②で示す部分に使用するCVTケーブルとして、適切なものは。

Question

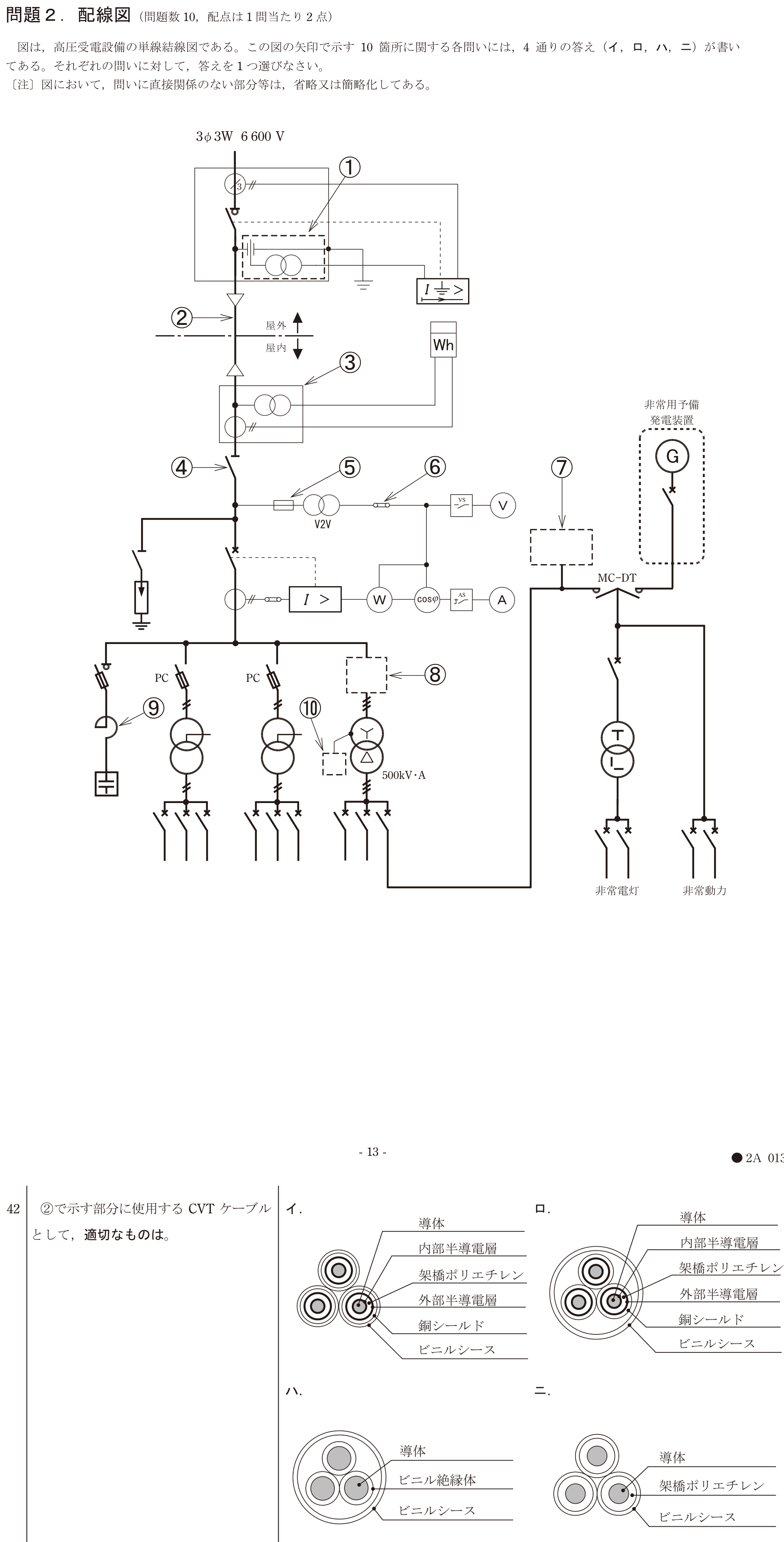

第一種電気工事士 2024年下期 問42: ②で示す部分に使用するCVTケーブルとして、適切なものは。

Accepted Answer

正解: イ. イ

CVTケーブルは単心のCVケーブル3本をより合わせた構造。各単心は導体→内部半導電層→架橋ポリエチレン絶縁体→外部半導電層→銅テープ遮へい→ビニルシースの構造を持つ。高圧受電設備の引込ケーブルとして最も広く使用される。
