第一種電気工事士 2024年下期問23: 写真に示す過電流蓄勢トリップ付地絡トリップ形（SOG）の地絡継電装置付高圧交流負荷開閉器（GR付PAS）を設置する場合の記述として、誤っているものは。

Question

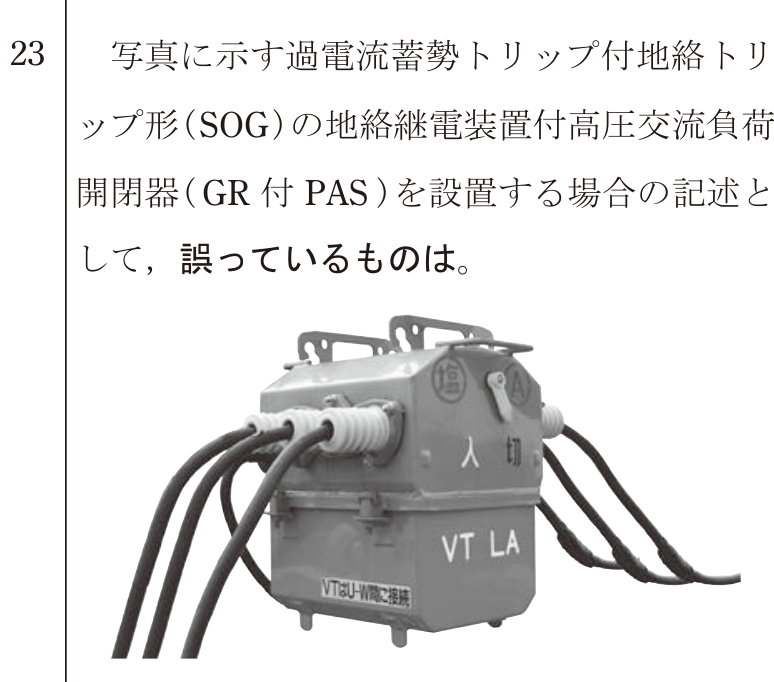

第一種電気工事士 2024年下期 問23: 写真に示す過電流蓄勢トリップ付地絡トリップ形（SOG）の地絡継電装置付高圧交流負荷開閉器（GR付PAS）を設置する場合の記述として、誤っているものは。

Accepted Answer

正解: ニ. 自家用側の高圧電路に短絡事故が発生したとき、一般送配電事業者の配電線を停止させることなく、自動遮断する。

GR付PAS（SOG方式）は短絡電流を遮断する能力がない。短絡事故時は過電流蓄勢トリップ機能によりPASをロックし、配電用遮断器が動作して配電線が一時停止した後、無電圧状態でPASを開放する。「配電線を停止させることなく自動遮断する」は誤り。
