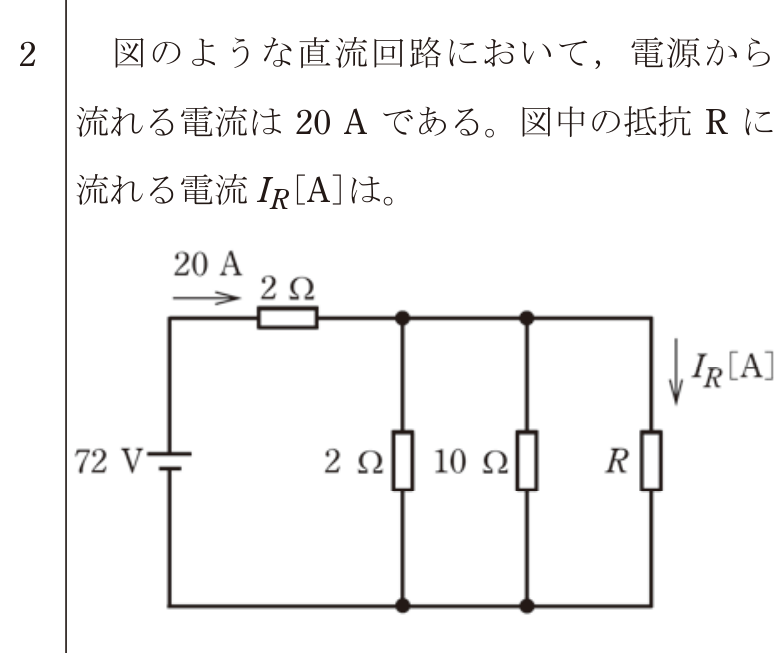

第一種電気工事士 2024年下期問2: 図のような直流回路において、電源から流れる電流は20Aである。図中の抵抗Rに流れる電流IR[A]は。

Question

第一種電気工事士 2024年下期 問2: 図のような直流回路において、電源から流れる電流は20Aである。図中の抵抗Rに流れる電流IR[A]は。

Accepted Answer

正解: イ. 0.8

電源電圧72V、直列抵抗2Ωに20Aが流れるので、直列抵抗での電圧降下 = 2×20 = 40V
並列部分にかかる電圧 = 72 - 40 = 32V

2Ωに流れる電流 = 32/2 = 16A
10Ωに流れる電流 = 32/10 = 3.2A
合計 = 16 + 3.2 = 19.2A

Rに流れる電流 IR = 20 - 19.2 = 0.8A
