第一種電気工事士 2024年下期問16: 図は汽力発電所の再熱サイクルを表したものである。図中のⒶ、Ⓑ、Ⓒ、Ⓓの組合せとして、正しいものは。

Question

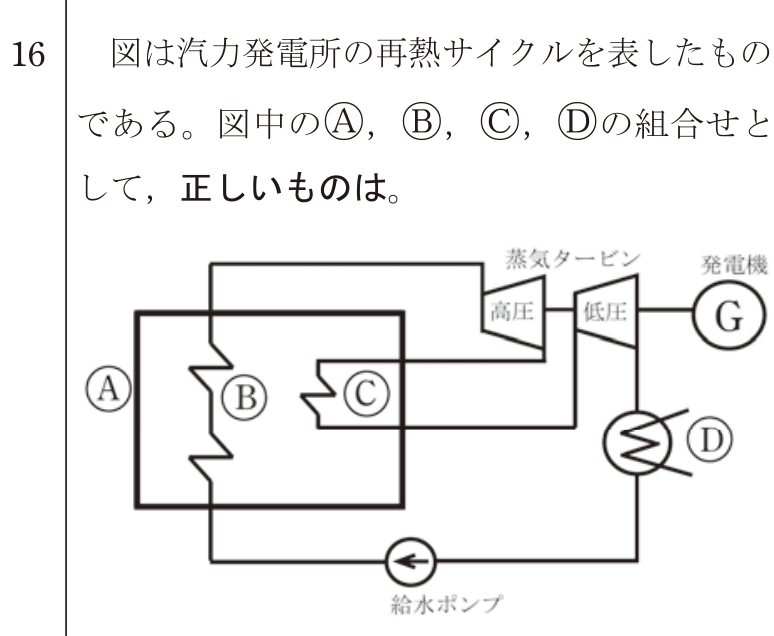

第一種電気工事士 2024年下期 問16: 図は汽力発電所の再熱サイクルを表したものである。図中のⒶ、Ⓑ、Ⓒ、Ⓓの組合せとして、正しいものは。

Accepted Answer

汽力発電所の再熱サイクルでは、給水ポンプから送られた水がまずボイラ（Ⓐ）で加熱されて蒸気になり、過熱器（Ⓑ）でさらに高温高圧の過熱蒸気となる。この蒸気が高圧タービンを回した後、再熱器（Ⓒ）で再び加熱され、低圧タービンを回す。タービンを出た蒸気は復水器（Ⓓ）で冷却されて水に戻る。
