第一種電気工事士 2023年午後問50: ⑤で示す部分に設置する機器と個数は。

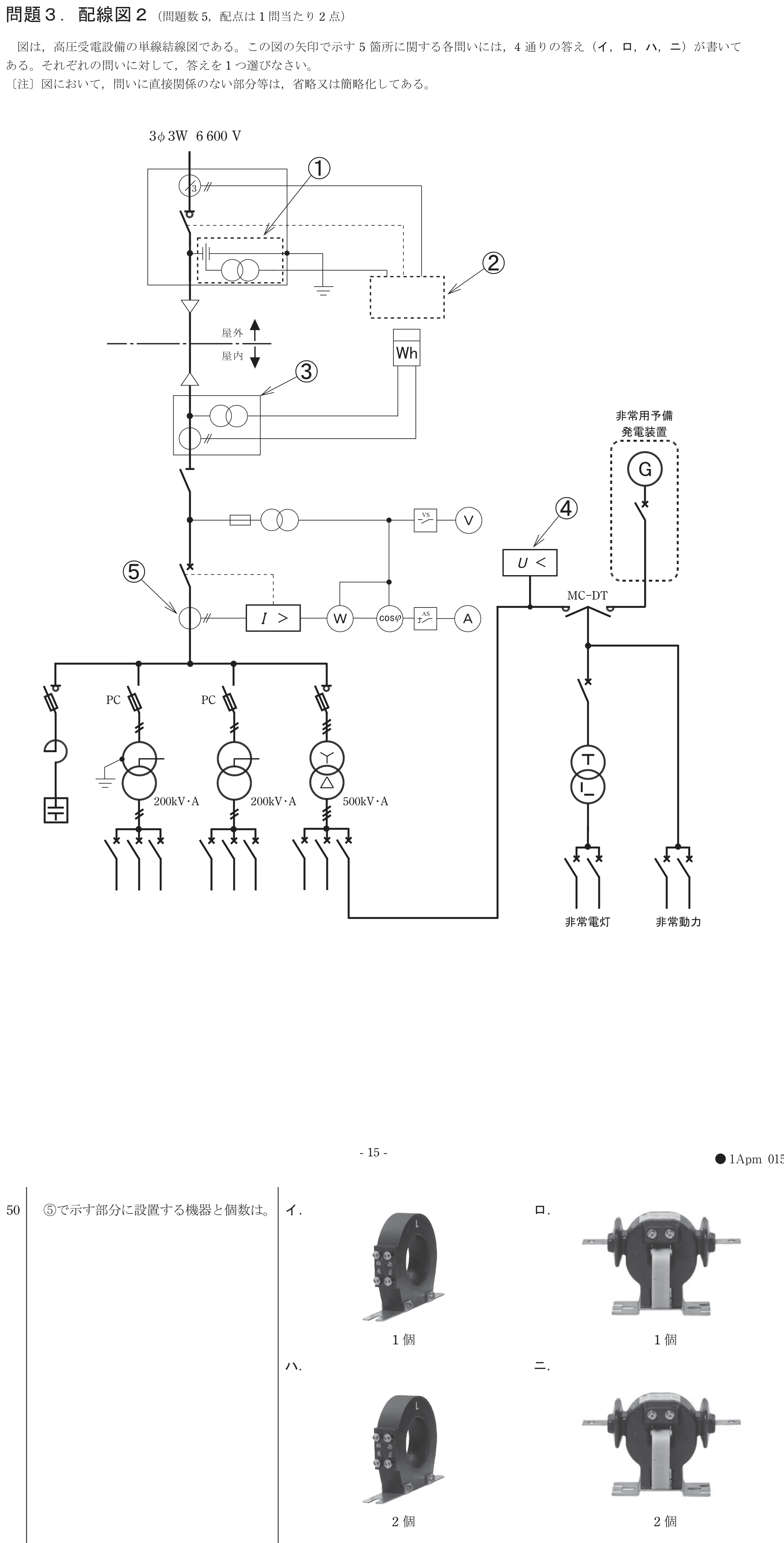

図は、高圧受電設備の単線結線図である。

Question

第一種電気工事士 2023年午後 問50: ⑤で示す部分に設置する機器と個数は。

図は、高圧受電設備の単線結線図である。

Accepted Answer

正解: ニ.

⑤は非常電灯回路と非常動力回路の地絡保護に用いる機器の設置位置である。
各回路に地絡保護用の零相変流器（ZCT）が必要なので、合計2個の零相変流器（ZCT）を設置する。
