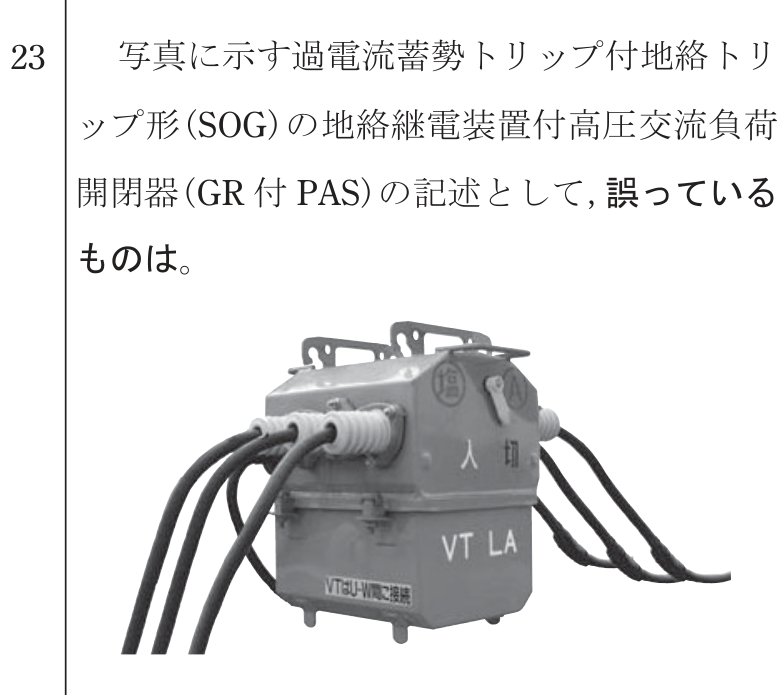

第一種電気工事士 2023年午後問23: 写真に示す過電流蓄勢トリップ付地絡トリップ形（SOG）の地絡継電装置付高圧交流負荷開閉器（GR付PAS）の記述として、誤っているものは。

Question

第一種電気工事士 2023年午後 問23: 写真に示す過電流蓄勢トリップ付地絡トリップ形（SOG）の地絡継電装置付高圧交流負荷開閉器（GR付PAS）の記述として、誤っているものは。

Accepted Answer

正解: ハ. 自家用側の高圧電路に短絡事故が発生したとき、一般送配電事業者の配電線を停止させることなく、自動遮断する。

GR付PAS（SOG形）は地絡事故に対しては自動遮断するが、短絡事故は自身では遮断できない。
短絡事故時は、一般送配電事業者の変電所遮断器が先に動作して配電線が一時停止し、その無電圧期間にSOG機構でPASが開放される。
したがって「短絡事故時に配電線を停止させることなく自動遮断する」とあるハの記述が誤り。
