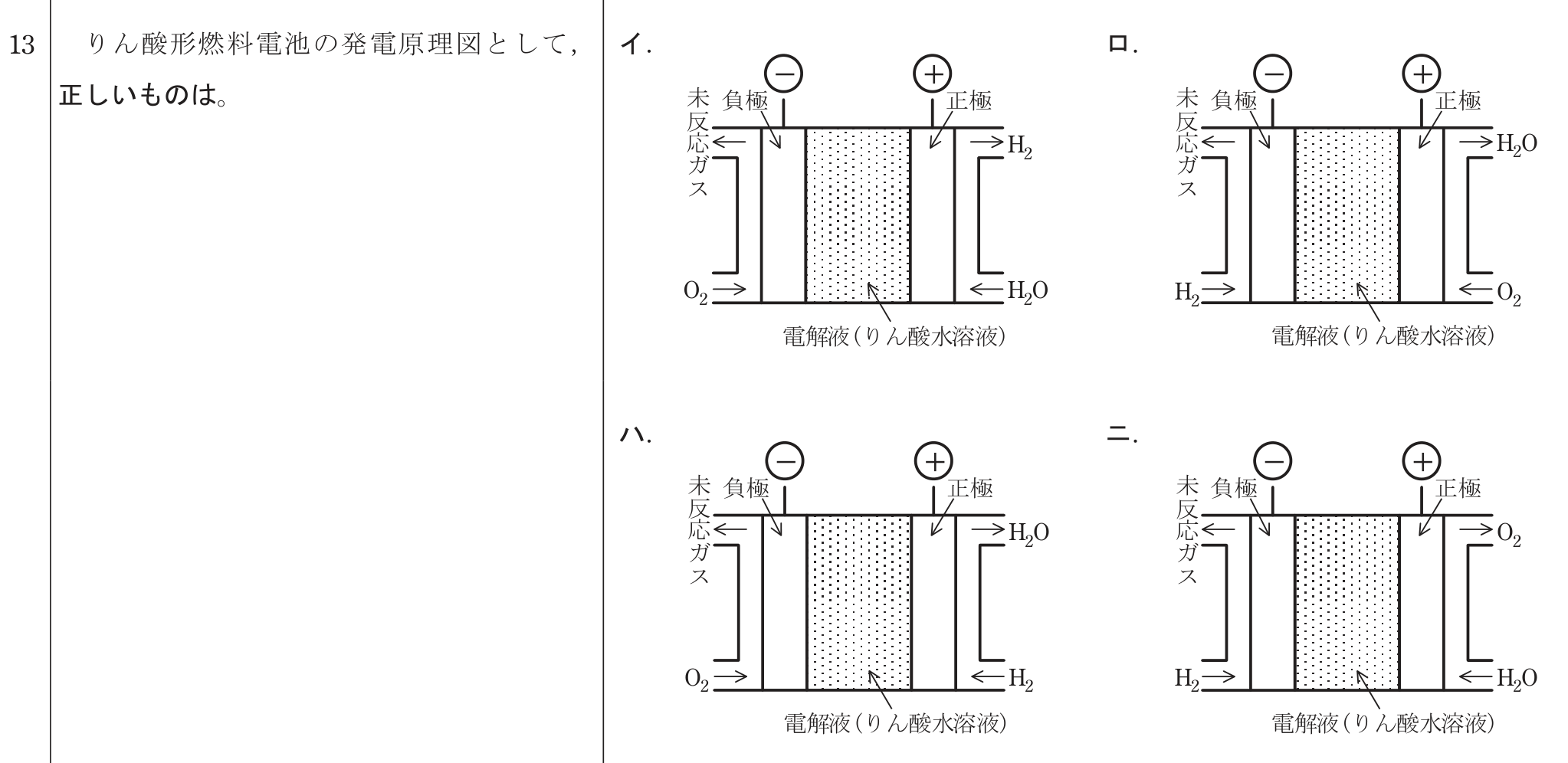

第一種電気工事士 2023年午後問13: りん酸形燃料電池の発電原理図として、正しいものは。

Question

第一種電気工事士 2023年午後 問13: りん酸形燃料電池の発電原理図として、正しいものは。

Accepted Answer

正解: ロ.

りん酸形燃料電池（PAFC）では、負極（燃料極）に水素 $H_2$、正極（空気極）に酸素 $O_2$ を供給する。
負極：$H_2 	o 2H^+ + 2e^-$
正極：$	frac{1}{2}O_2 + 2H^+ + 2e^- 	o H_2O$
負極側から未反応ガスが出て、正極側で水 $H_2O$ が生成される図が正しい。
