第一種電気工事士 2022年午後問46: ①で示す図記号の機器の名称は。

Question

第一種電気工事士 2022年午後 問46: ①で示す図記号の機器の名称は。

Accepted Answer

正解: ニ. 零相変流器

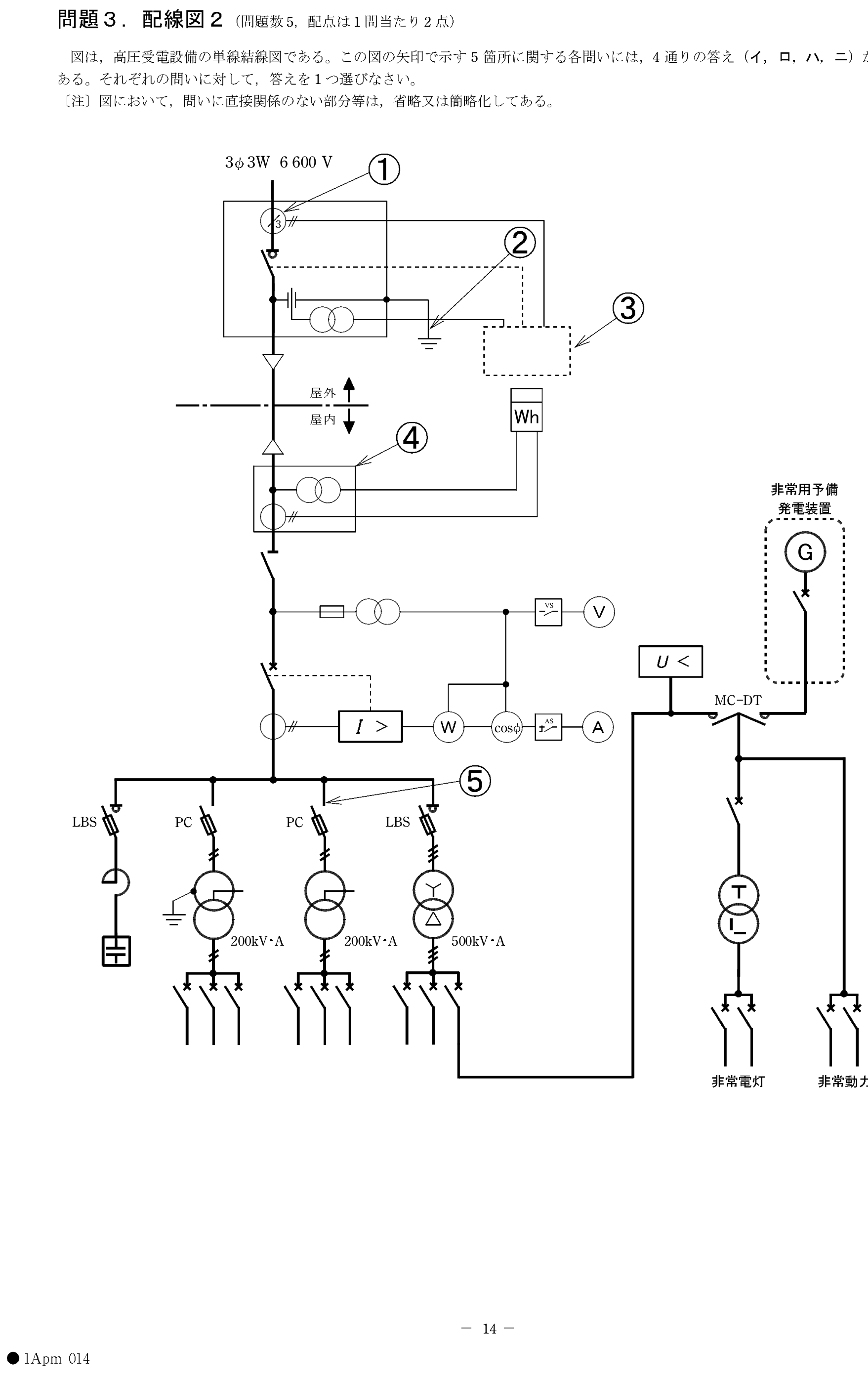

配線図の①は、高圧引込部分に設置されている零相変流器（ZCT）の図記号。零相変流器は地絡電流（零相電流）を検出するための機器。

なお、零相変圧器（ZPT/ZVT）は零相電圧を検出する機器で、零相変流器とは異なる。
