第一種電気工事士・2022年 午後

問 32

配線図
③に示す高圧ケーブルの施工として、不適切なものは。 ただし、高圧ケーブルは CVTケーブルを使用するものとする。

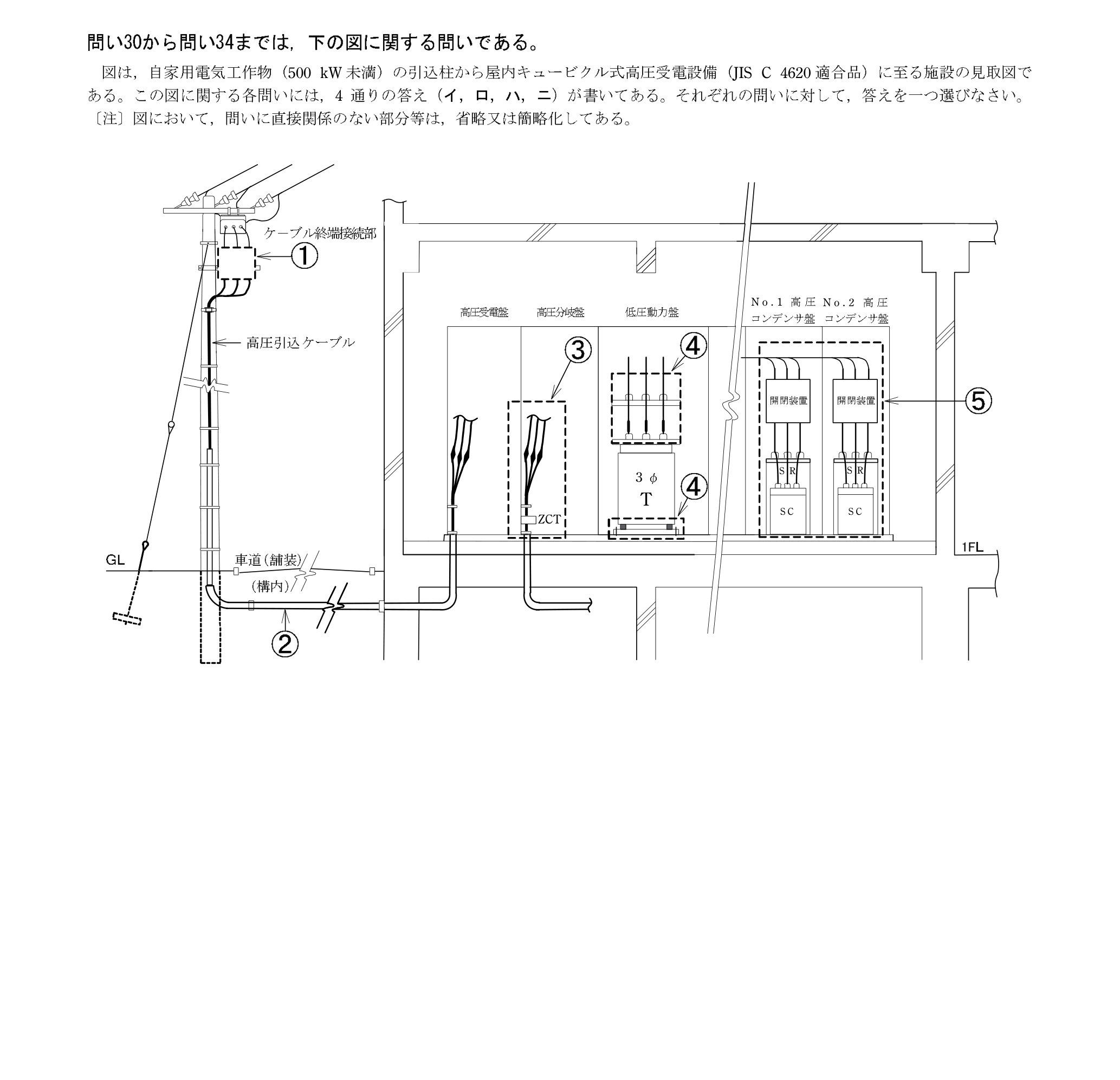

問32の図
イ
高圧ケーブルの終端接続に CVTケーブル用ゴムストレスコーン形屋内終端接続部の材料を使用した。
ロ
高圧分岐ケーブル系統の短絡電流を確認するための零相変流器をR相とT相に設置した。
正解
ハ
高圧ケーブルの銅シールドに、A種接地工事を施した。
ニ
キュービクル内の高圧ケーブルの支持にケーブルブラケットを使用し、3条一括で固定した。
