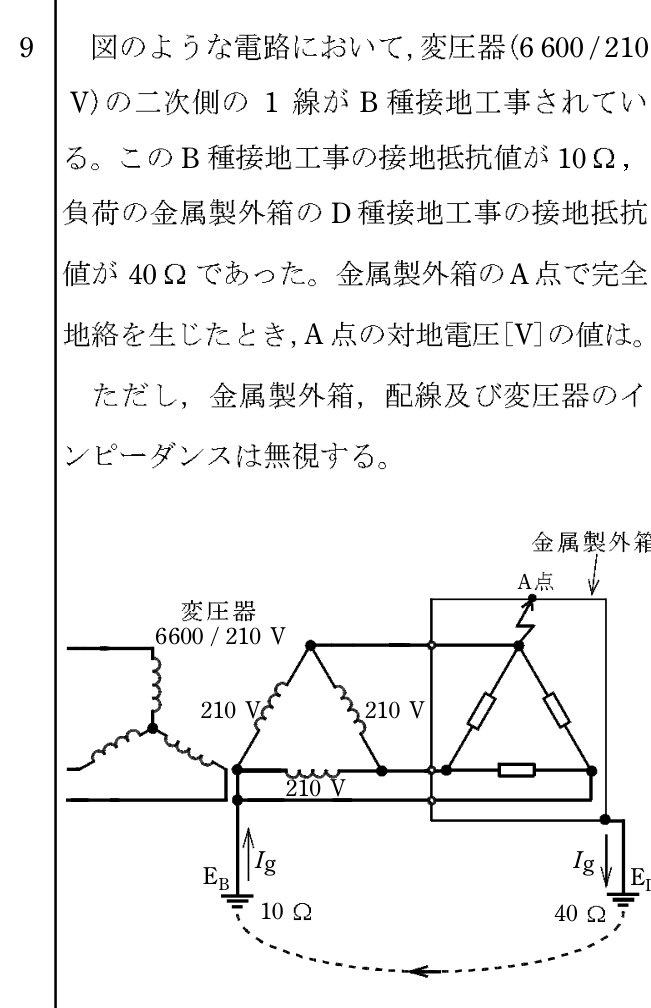

第一種電気工事士 2022年午前問9: 図のような電路において、変圧器（6 600/210V）の二次側の1線がB種接地工事されている。このB種接地工事の接地抵抗値が10Ω、負荷の金属製外箱のD種接地工事の接地抵抗値が40Ωであった。金属製外箱のA点で完全地絡を生じたとき、A点の対地電圧[V]の値は。ただし、金属製外箱、配線及び変圧器のインピーダンスは無視する。

Question

第一種電気工事士 2022年午前 問9: 図のような電路において、変圧器（6 600/210V）の二次側の1線がB種接地工事されている。このB種接地工事の接地抵抗値が10Ω、負荷の金属製外箱のD種接地工事の接地抵抗値が40Ωであった。金属製外箱のA点で完全地絡を生じたとき、A点の対地電圧[V]の値は。ただし、金属製外箱、配線及び変圧器のインピーダンスは無視する。

Accepted Answer

正解: ロ. 168

完全地絡時、B種接地抵抗（10Ω）とD種接地抵抗（40Ω）が直列となり、変圧器二次電圧210Vが加わる。
地絡電流 $I_g = 210/(10+40) = 4.2$ A。
A点の対地電圧 $= I_g 	imes R_D = 4.2 	imes 40 = 168$ V。
