第一種電気工事士 2022年午前問48: (8)で示す機器の名称は。

Question

第一種電気工事士 2022年午前 問48: (8)で示す機器の名称は。

Accepted Answer

正解: ハ. 限流ヒューズ付高圧交流負荷開閉器

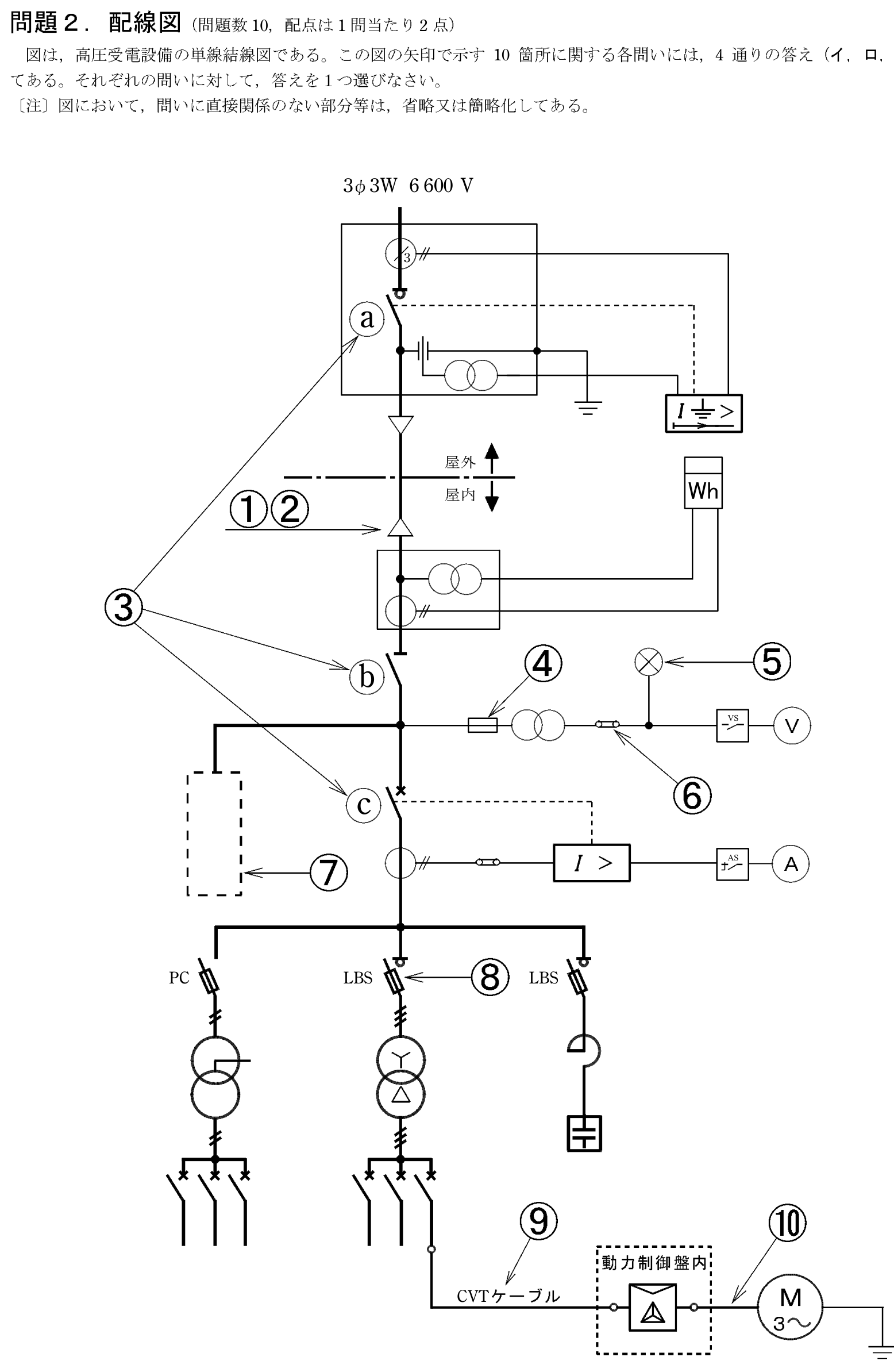

(8)はLBSの記号にヒューズ記号が付いた図記号で、「限流ヒューズ付高圧交流負荷開閉器」を表す。変圧器の一次側に設置し、負荷電流の開閉と短絡保護を兼ねる。
