第一種電気工事士 2022年午前問23: 写真の機器の矢印で示す部分の主な役割は。

Question

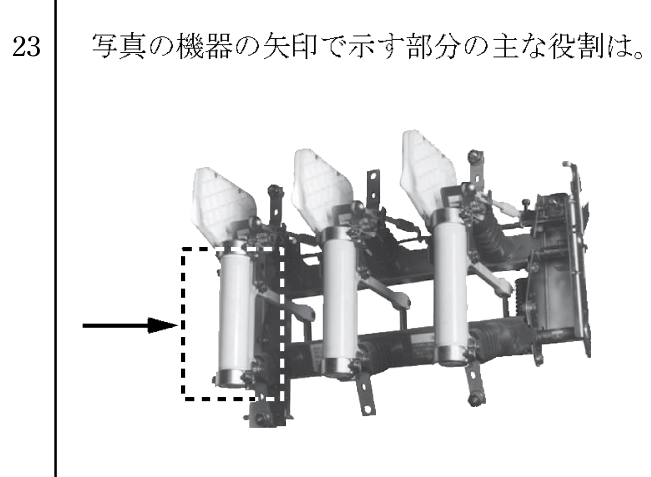

第一種電気工事士 2022年午前 問23: 写真の機器の矢印で示す部分の主な役割は。

Accepted Answer

正解: ニ. 高圧電路の短絡保護

写真の機器は高圧交流負荷開閉器（LBS）で、矢印部分は電力ヒューズである。電力ヒューズは短絡電流が流れると溶断して回路を遮断し、高圧電路の短絡保護を行う。
