第一種電気工事士 2021年午後問46: ⑥で示す高圧絶縁電線（KIP）の構造は。

Question

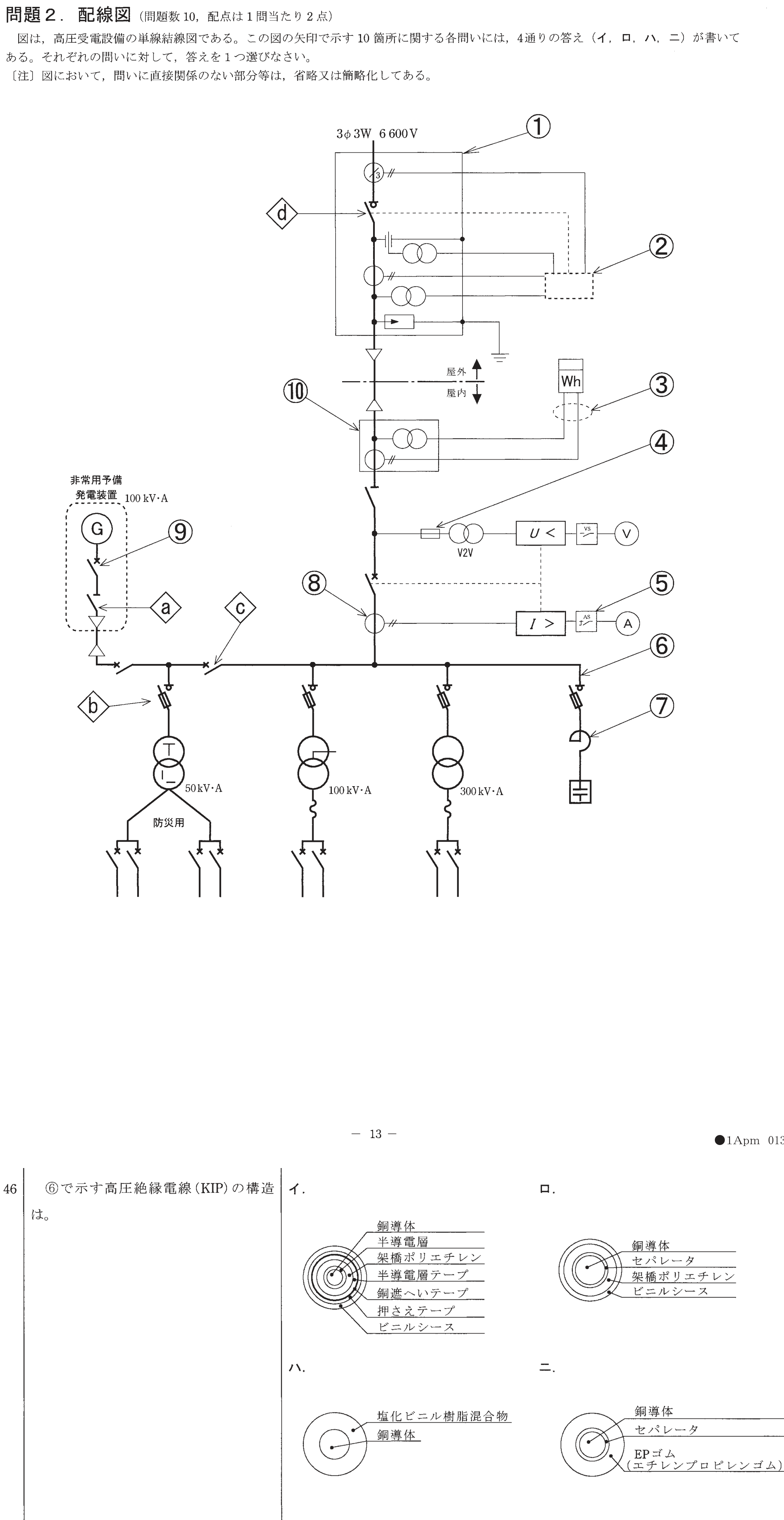

第一種電気工事士 2021年午後 問46: ⑥で示す高圧絶縁電線（KIP）の構造は。

Accepted Answer

正解: ニ.

KIP（高圧引下用絶縁電線）は、軟銅より線の導体の上に EPゴム（エチレンプロピレンゴム）絶縁体を施した構造の電線である。
外装（シース）はなくセパレータが巻かれた構造のため、断面構造として正しいのはニである。主に高圧受電設備内の引下げ配線に用いられる。
