第一種電気工事士 2021年午後問23: 写真に示す機器の用途は。

Question

第一種電気工事士 2021年午後 問23: 写真に示す機器の用途は。

Accepted Answer

正解: イ. 力率を改善する。

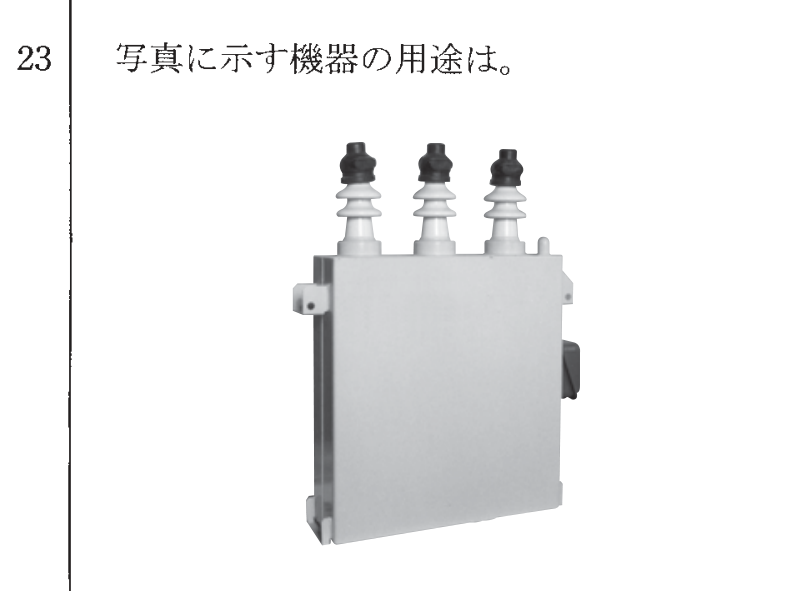

写真に示されている機器は高圧進相コンデンサ（SC）である。
負荷と並列に接続することで進み無効電力を供給し、誘導性負荷の遅れ無効電力を打ち消して力率を改善する用途に用いられる。
