第一種電気工事士 2021年午前問48: (8)に設置する機器の組合せは。

Question

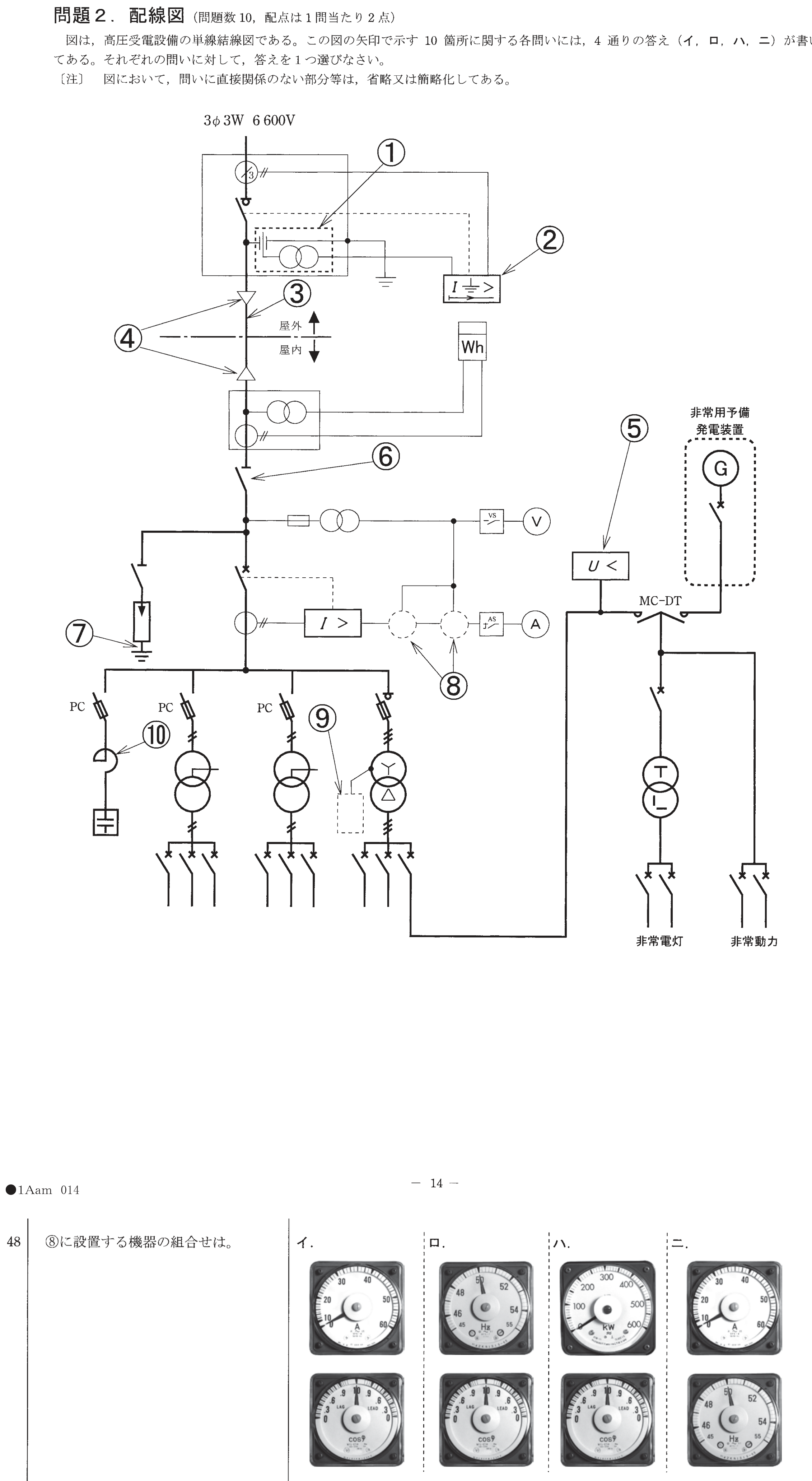

第一種電気工事士 2021年午前 問48: (8)に設置する機器の組合せは。

Accepted Answer

正解: ハ.

配線図の(8)の位置には、変流器の二次側に接続される電流計切替スイッチ（AS）と電流計（A）の組合せが設置される。
三相回路の各相電流を1台の電流計で切り替えて測定するための構成である。ハの写真の組合せが正解。
